Problémy způsobené nesprávným směrem montáže jehlového ventilu

1. Špatné regulační vlastnosti a obtížná obsluha

Při správné instalaci působí tlak kapaliny na zadní stranu těsnicího kužele (zátky), čímž pomáhá utěsnit ventil při uzavírání. Při opačné instalaci působí tlak kapaliny na špičku těsnicího kužele.

Důsledky:

Těžká a tuhá obsluha: Ke zavření ventilu je potřeba větší síla, protože tlak působí proti uzavíracímu pohybu.

Nepřesná regulace: Těsnicí kužel je kapalinou snadno vytlačován, což ztěžuje udržení stabilního jemného otevření. Průtok se stává nestabilním.

Vibrace a tažení drátu: Při vysokých tlakových spádech může turbulentní tok přes tělo ventilu způsobit silnou vibraci a slyšitelný, vysokofrekvenční hvizd nebo skřípění.

2. Erozní poškození těsnicí plochy a únik

Normálně tekutina plynule obtéká těsnicí plochy. Při reverzním toku je vysokotlaká tekutina směrována přímo na kritické těsnění mezi tělesem ventilu a sedlem.

Důsledky: Tekutina proudící vysokou rychlostí působí jako tryska, což způsobuje rychlé vyplavování a poškození (erozi) přesně opracovaných těsnicích ploch. V důsledku toho vznikají drážky nebo jamky, které brání ventilu v těsném uzavření a způsobují vnitřní nebo vnější únik.

3. Riziko uvolnění tělesa ventilu nebo poruchy komponent

U některých konstrukcí ventilů, u nichž je těleso ventilu závitově spojeno s táhlem, zajišťuje směr normálního toku, že tlak udržuje spojení pevné.

Důsledky: Zpětný tok může vytvořit sílu, která se snaží uvolnit nebo oddělit těsnicí kužel od čepu. To představuje riziko vytažení těsnicího kužele, čímž se ventil stane neschopným uzavřít.

4. Jev zablokování tlakem

V systémech s vysokým tlakem může dojít k uzavření a nárůstu tlaku na straně výstupu (např. kvůli tepelné expanzi), zatímco je ventil uzavřen.

Důsledky: Pokud je ventil nainstalován opačně, působí tento vysoký výstupní tlak na větší plochu na zadní straně těsnicího kužele, čímž vzniká obrovská síla, která jej zatlačí do sedla. To způsobuje, že se ventil stává velmi obtížně nebo dokonce nemožně otevřít, což může poškodit čep nebo pohon.

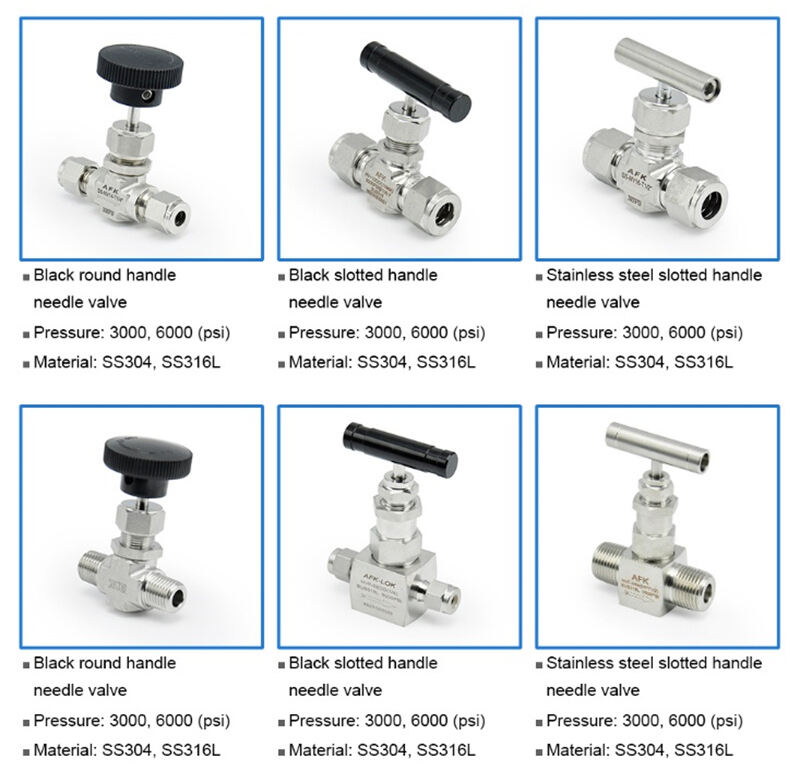

Správný směr a způsob instalace

1. Jak určit směr toku

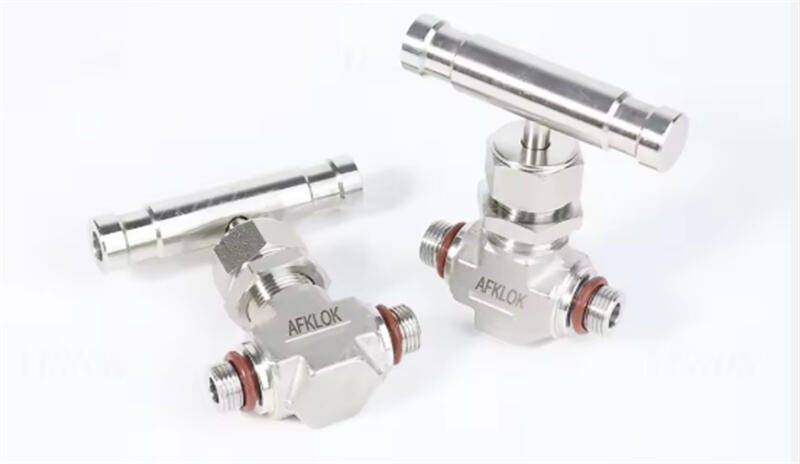

Šipka indikátoru: Nejspolehlivější metoda. Většina jehlových ventilů má šipku směru toku (→) odlitou nebo vyraženou na tělese ventilu. Označení "IN" a "OUT": Některé ventily jsou přímo označeny vstupem (IN) a výstupem (OUT).

Úsudek podle konstrukce (pokud chybí označení): Obecně by měla tekutina proudit do připojení, které vede nejprve na zadní stranu těsnicího kužele a závitů, poté obtékat hrot kužele a pokračovat na druhou stranu. Tekutina by měla kontaktovat část kmen/závit dříve než těsnicí plochu.

2. Správný postup instalace

Identifikujte směr toku: Před instalací ověřte vstup (IN, strana vysokého tlaku) a výstup (OUT, strana nízkého tlaku) pomocí šipky nebo označení.

Vyčistěte potrubí: Ujistěte se, že jsou konce potrubí čisté a bez nečistot (svařovací struska, kovové třísky), aby nedošlo k poškození těsnicích ploch.

Vyrovnejte potrubí: Zarovnejte vstupní připojení ventilu s potrubím na straně vysokého tlaku a výstupní připojení s potrubím na straně nízkého tlaku.

Vyberte vhodnou metodu těsnění:

Vnitřní vlákno: Naneste PTFE pásku (závitový těsnicí pásek) nebo těsnicí hmotu na mužské závity. Přišroubujte ručně a poté použijte klíč pro finální otočení (obvykle 1–2 otáčky), aniž byste přitažili příliš silně.

Stlačovací šroubení (typ těsnicího kroužku): Ujistěte se, že je trubka oříznuta kolmo a zbavena otřepů. Matici dotáhněte ručně, poté použijte klíč a otočte jí stanovený počet otáček (viz specifikace výrobce), čímž dojde ke stlačení těsnicích kroužků a vytvoření těsnosti.

Svařované připojení: Používejte správné svařovací postupy, abyste předešli přehřátí a poškození sedla ventilu a těsnění.

Konečná kontrola: Po instalaci znovu ověřte správný směr toku, než systém postupně napustíte pod tlak za účelem zkoušky těsnosti.
