WOFLY dvojregulátor R31 a jednoduchý regulátor R41: přesná kontrola tlaku, vytváření „bezpečnostní linky“ pro náročné aplikační plynové systémy

Při přenosu a aplikaci vysoce čistých plynů a speciálních plynů jsou tlakové redukce klíčovými komponenty pro zajištění stability tlaku v systému a ochranu zařízení a personálu. Mezi nimi jednotlivé tlakové redukce a dvojité tlakové redukce, jako „dvojhvězdy regulace tlaku“, hrají nezastupitelnou roli v různých oblastech. Dvojitá tlaková redukce R31 a jednotlivá tlaková redukce R41 společnosti Shenzhen Wofly Technology Co., Ltd. WOFLY se díky dokonalému zpracování a přesnému výkonu staly „ostřími nástroji pro řízení tlaku“ v mnoha high-end odvětvích.

1. Jednotlivé a dvojité tlakové redukce: „Zlatý partner“ regulace tlaku

(1) Základní funkce

• Jednostupňový tlakový regulátor: Je přímo připojen ke zdroji plynu (např. vysokotlaké lahvě, plynové baterii) a zajišťuje úkol „předjímání tlaku“. Snižuje vysoký tlak plynu (obvykle několik tisíc psig) na relativně mírnější rozsah tlaku (např. několik set až tisíc psig), čímž poskytuje „první tlakovou bariéru“ pro zařízení ve směru toku.

• Dvoustupňový tlakový regulátor: Na základě jednostupňového regulátoru dále přesně upravuje tlak na nízký tlak potřebný pro koncová zařízení (obvykle desítky až stovky psig), realizuje „jemné řízení tlaku“ a zajišťuje stabilitu a přesnost tlaku během experimentů a výrobních procesů.

(2) Klíčové rozdíly

Rozměry Jednostupňový tlakový regulátor (na příkladu R41) Dvoustupňový tlakový regulátor (na příkladu R31)

Tlaková redukční struktura pístového typu Dvoustupňová membránová tlaková redukční struktura

Přesnost tlaku Zaměřeno na „hrubou regulaci“ pro zajištění stability rozsahu tlaku na výstupu Zaměřeno na „jemnou regulaci“ pro dosažení vysoce přesné kontroly tlaku

Umístění aplikace Níže po toku zdroje plynu, dodává tlak pro dvojitý regulační ventil Výše po toku koncového zařízení, přímo dodává plyn do zařízení

Odolnost proti tlaku U vhodných vyšších vstupních tlaků (např. 6000 psig) Relativně mírný vstupní tlak (např. 3000 psig)

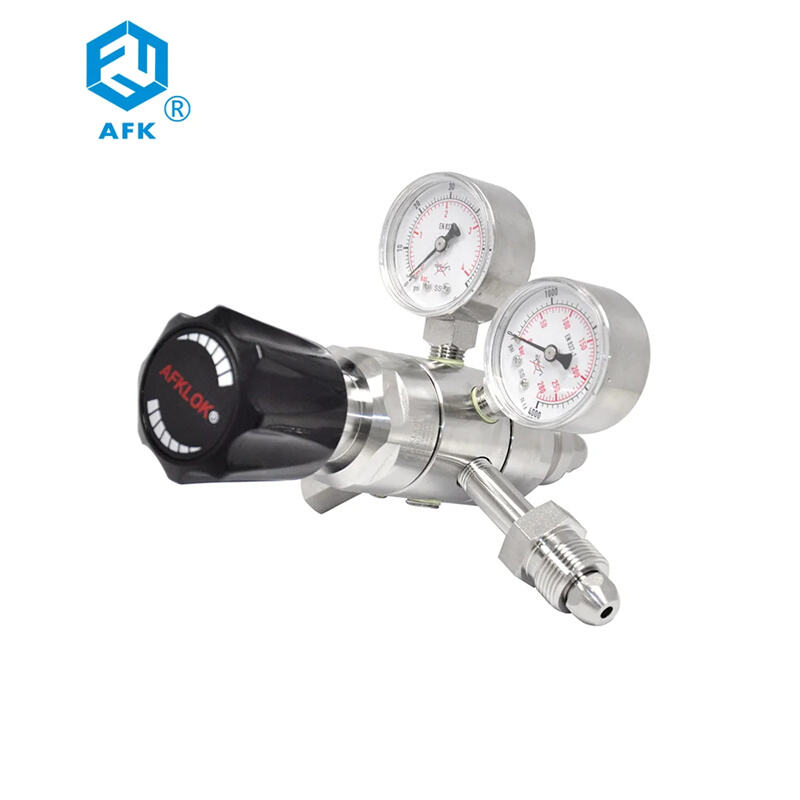

2. WOFLY R41 jednotné regulační zařízení: „Průkopník stability“ pro zdroje vysokého tlaku

Jednostupňový regulační ventil R41 od společnosti Shenzhen Wofly Technology využívá pístovou redukční strukturu a je navržen speciálně pro scénář „vysoký vstupní tlak a stabilní výstup“, čímž slouží jako „tlakový most“ mezi zdroji vysokého tlaku a následnými systémy.

(1) Výhody produktu

• Konstrukce a materiál: Hlavní tělo je vyrobeno z nerezové oceli 316L nebo mosazi. Je vybaven vestavěným filtrem 316L (10 μm) a sedlo ventilu je vyrobeno z materiálu PCTFE, což zajišťuje odolnost proti korozi a čistotu v prostředích s vysoce čistými plyny a agresivními plyny. S hmotností pouhých 0,8 kg zohledňuje jak pevnost, tak přenosnost.

• Provozní parametry: Maximální vstupní tlak může dosáhnout 3000 a 6000 psig, rozsah výstupního tlaku pokrývá více rozsahů, jako jsou 0–250 a 0–500. Provozní teplota je -10 až 165 ℉ (-23 až 74 ℃), úniková rychlost dosahuje úrovně "test těsnosti bublinami". Hodnota Cv je 0,06 a ventil dokáže i za podmínek vysokého tlaku stále stabilně dodávat plyn.

(2) Typické aplikační scénáře

Díky své schopnosti pracovat za vysokého tlaku a stabilitě výstupu se R41 široce používá v:

• Laboratorní analýza plynů: Zajišťuje „první stupeň tlakové regulace“ pro analytická zařízení, jako jsou plynové chromatografy a hmotnostní spektrometry, čímž zajišťuje stabilitu tlaku nosného plynu a reakčního plynu a zaručuje přesnost analytických výsledků.

• Řízení procesů: V procesu přepravy vysoce čistých plynů ve spotřební elektronice a mikroelektronice poskytuje tlakovou podporu pro míchání a čištění plynů, čímž se vyhne rušivému vlivu tlakových špiček na přesné procesy.

• Systém rozvodu plynů: Jako „tlakové centrum“ vícebodového centrálního zásobování plynem rovnoměrně snižuje tlak ze zdrojů vysokotlakého plynu a zajišťuje dodávku plynu pro následné dvojité regulační ventily nebo koncová zařízení.

3. WOFLY R31 dvojitý regulační ventil: „Odborník na tlakovou regulaci“ pro přesné použití plynů

Regulátor R31 s dvojitým tlakem využívá dvoustupňovou membránovou konstrukci pro snižování tlaku, která je zárukou „přesnosti tlaku“ u koncových zařízení, zejména vhodný pro scénáře s přísnými požadavky na stabilitu tlaku.

(1) Výhody produktu

• Návrh a materiál: Pětistupňový návrh těla ventilu + těsnění membrány kov na kov, umožňující „dvoustupňové snížení tlaku + jemné těsnění“. Klíčové komponenty, jako jsou tělo, membrána a pružina, jsou vyrobeny z nerezové oceli 316L. Je vybaven vestavěným filtračním článkem, podporuje montáž na panel nebo na stěnu a může být volitelně vybaven jehlovými ventily a membránovými ventily jako výstupními ventily, čímž se přizpůsobuje různorodým požadavkům na instalaci a použití.

• Parametry výkonu: Maximální vstupní tlak je 3000 a 5000 psig a přesnost výstupního tlaku může dosáhnout dílčích rozsahů, jako jsou 0–25 a 0–50. Provozní teplota je -40 až 165 ℉ (-40 až 74 ℃) a únik helia činí ≤2×10⁻⁹ atm cm³/sec He. Udržuje extrémně nízkou úroveň úniku i v prostředích s vysokou čistotou a koroze. Hodnota Cv je 0,06 a hmotnost činí 1,4 kg, což zohledňuje jak přesnost, tak spolehlivost.

(2) Typické aplikační scénáře

Vysokorychlostní schopnost řízení tlaku R31 činí z něj „standardní konfiguraci“ v následujících oblastech:

• Plynová chromatografie (GC) a plynové lasery: Poskytuje „přesné“ řízení tlaku nosného plynu pro chromatografickou kolonu a laserový pracovní plyn, čímž zajišťuje stabilitu separačního efektu a výkonu laseru.

• Zkušební zařízení: Při těsnostních a tlakových zkouškách automobilových dílů a leteckých komponentů přesně upravuje tlak zkušebního plynu, čímž zajišťuje věrohodnost a opakovatelnost zkušebních dat.

• Petrochemický průmysl: V přesných chemických procesech, jako je katalytická reakce a čištění plynů, poskytuje stabilní tlak reakčním a ochranným plynům, čímž přispívá k optimalizaci procesů a zlepšení kvality výrobků.

4. Wofly Technology: Přední pozice na trhu regulátorů tlaku díky technologickým inovacím

Společnost Shenzhen Wofly Technology Co., Ltd. je již mnoho let hluboce zapojena do oblasti plynovodů a regulačních zařízení. Tlakové regulátory R31 a R41 jsou koncentrovaným vyjádřením její technologie „přesné regulace tlaku“. Prostřednictvím vylepšení materiálů, optimalizace konstrukce a inovací výrobních procesů tyto dva výrobky řeší problémy tradičních tlakových regulátorů, jako jsou „nedostatečná odolnost proti tlaku, vysoká úroveň úniku a nedostatek přesnosti“, a poskytují spolehlivé řešení pro bezpečný a efektivní provoz plynů vysoké čistoty a speciálních plynů.

Od analýzy stopových plynů v laboratořích, zásobování plynem ve čistých místnostech třídy 100 polovodičových továren až po náročné pracovní podmínky v petrochemickém průmyslu se tlakové regulační ventily Wofly R31 a R41 s režimem spolupráce „jednoduchá hrubá regulace pro stabilizaci zdroje plynu a dvojitá jemná regulace pro zajištění přesnosti“ staly silnou oporou „regulace tlaku plynu“ v různých odvětvích. Do budoucna, jak budou dále zvyšovány požadavky na čistotu plynu a řízení tlaku v oblastech jako nové energie a biomedicína, se očekává, že produkty tlakových regulačních ventilů společnosti Wofly Technology prokážou svou hodnotu v dalších vysoce náročných aplikacích a přispějí k „inteligentní regulaci plynu“ v čínském průmyslu vysoké technologie.
