Princip činnosti pojistných ventilů s pružinou

Bezpečnostní ventily

Bezpečnostní ventil (známý také jako pojistný ventil) se automaticky otevírá a uzavírá v závislosti na provozním tlaku tlakového systému. Obvykle se instaluje na zařízeních nebo potrubích uzavřených systémů za účelem ochrany bezpečnosti systému. Když tlak nebo teplota uvnitř zařízení či potrubí překročí nastavený tlak bezpečnostního ventilu, automaticky se otevře a sníží tlak nebo teplotu, čímž zajistí, že tlak média uvnitř zařízení a potrubí zůstane pod nastavenou hodnotou. Tímto způsobem chrání normální provoz zařízení a potrubí, předchází nehodám a snižuje ztráty.

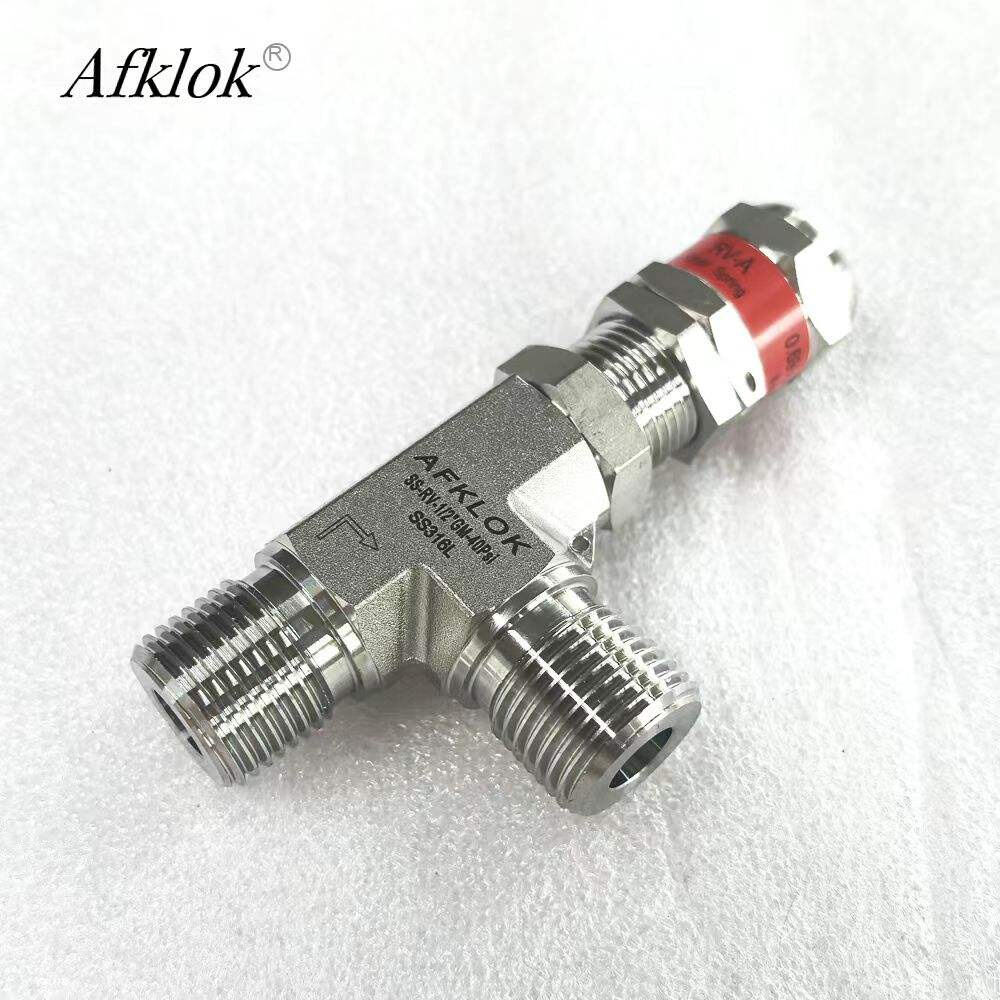

Pružinový bezpečnostní ventil

Pružinový bezpečnostní ventil je nejčastěji používané zařízení pro ochranu proti přetlaku v průmyslových systémech s tekutinami. Jeho hlavní funkcí je automatické otevření a odlehčení při překročení nastavené hodnoty systémového tlaku; po návratu tlaku do normálu se automaticky uzavře díky síle pružiny, čímž zabrání nepřetržitému úniku média.

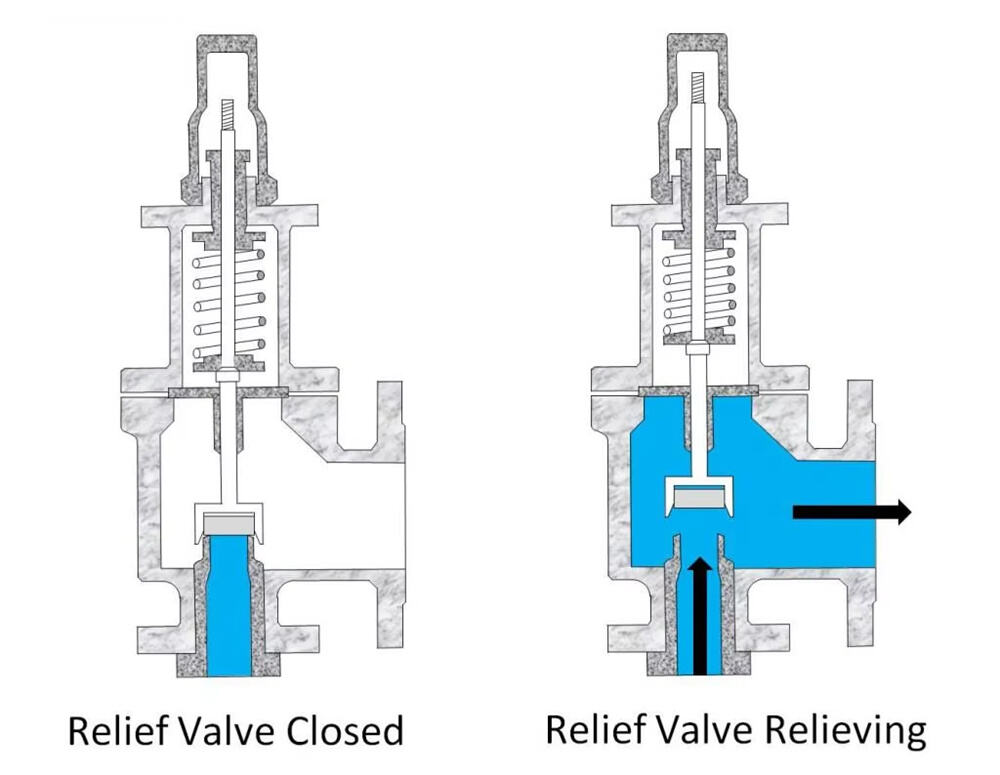

Pracovní princip

Uzavřený stav: Během normálního provozu elastická síla generovaná pružinou přitlačuje těsnicí kužel (ventilový disk) k tělesu ventilu a vytváří tak těsnění. V tomto okamžiku je síla vyvolaná tlakem média působící na kužel menší než síla pružiny, takže ventil zůstává uzavřený a brání úniku média.

Otevřený stav: Když tlak v systému stoupne nad hodnotu nastavenou pružinou (nastavovací tlak), bude vzestupná síla média působící na kužel větší než síla pružiny. Kužel je zvednut, ventil se otevře a médium je uvolňováno skrz štěrbinu mezi tělesem a kuželem, čímž se snižuje tlak.

Opětovně uzavřený stav: Jak je médium uvolňováno, tlak v systému klesá. Když tlak klesne na určitou hodnotu pod nastavený tlak (tlak pro opětovné přestavení), síla pružiny opět převáží nad silou média. Kužel klesá zpět, opětovně utěsní těleso ventilu, ventil se uzavře a systém se vrátí do stabilního stavu.

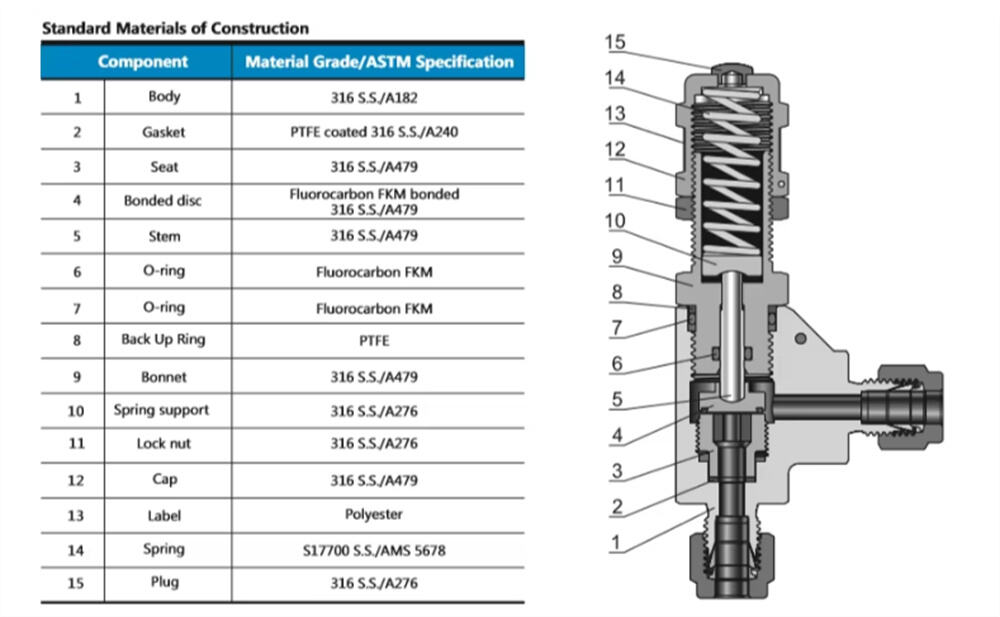

Stavba pružinových pojistných ventilů

Pružinový pojistný ventil má jednoduchou a osvědčenou konstrukci, malý počet klíčových komponent a nízkou poruchovost, což je hlavním důvodem jeho širokého použití:

Těsnicí kotouč: Je to těsnicí součást, která uzavírá sedlo ventilu. Pokud tlak média nepřekračuje stanovenou mez, je přitažen k sedlu silou pružiny, čímž zůstává těsnění zachováno.

Pružina: Je klíčovou pohonnou součástí, rozděluje se na „přímý pružinový typ“, „pružina s vodící sleevou“ atd. Nastavený tlak se upravuje změnou míry stlačení pružiny.

Sedlo ventilu + výpustný otvor: Sedlo ventilu spolupracuje s těsnicím kotoučem, aby zajistilo těsnost. Výpustný otvor slouží k odvodu média při přetlaku (obvykle je připojen k výpustnému potrubí, aby nedocházelo k přímému úniku média do okolí).
