Hoe verskil 'n elektriese kontakdrukmeter van 'n gewone drukmeter wat betref koste?

Hoe verskil 'n elektriese kontakdrukmeter van 'n gewone drukmeter wat betref koste? Moet ek dit kies of nie?

In die veld van instrumentmeting is standaarddrukmeters eenvoudig in struktuur, ekonomies en betroubaar, en wêreldwyd algemeen gebruik. Wanneer prosesbeheer of alarms egter op drukwaardes gebaseer moet word, word elektriese kontakdrukmeters noodsaaklik. Hoekom veroorsaak die byvoeging van die "elektriese kontak"-funksie 'n beduidende prysverhoging? Hierdie artikel analiseer die prysverskil uit vier perspektiewe.

1 Struktuurlike Samestelling

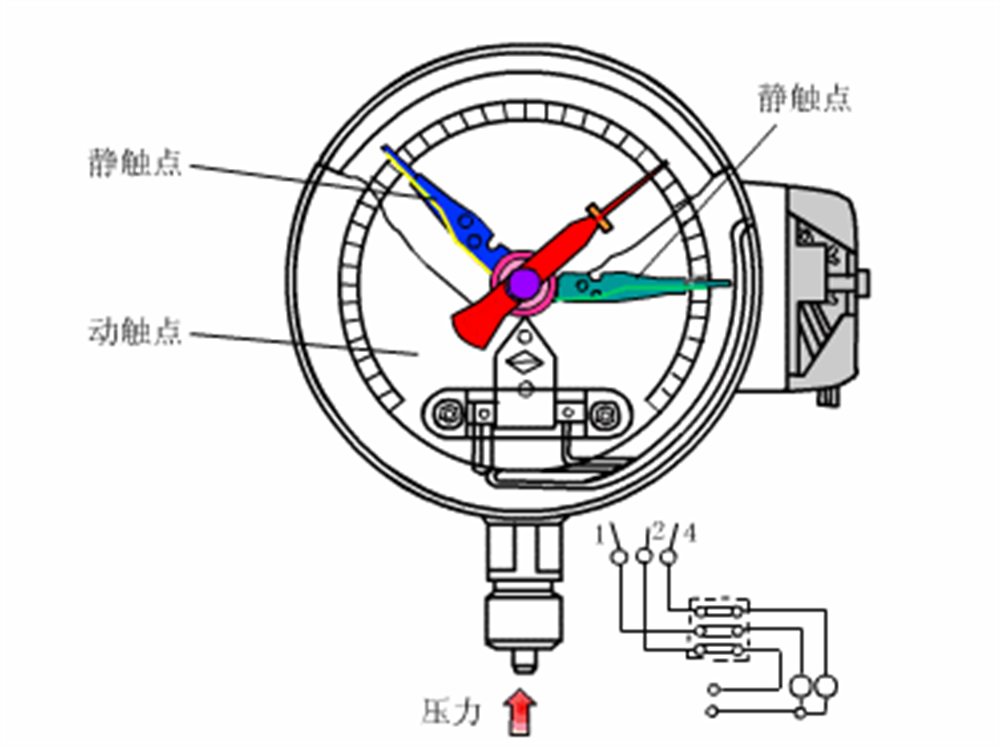

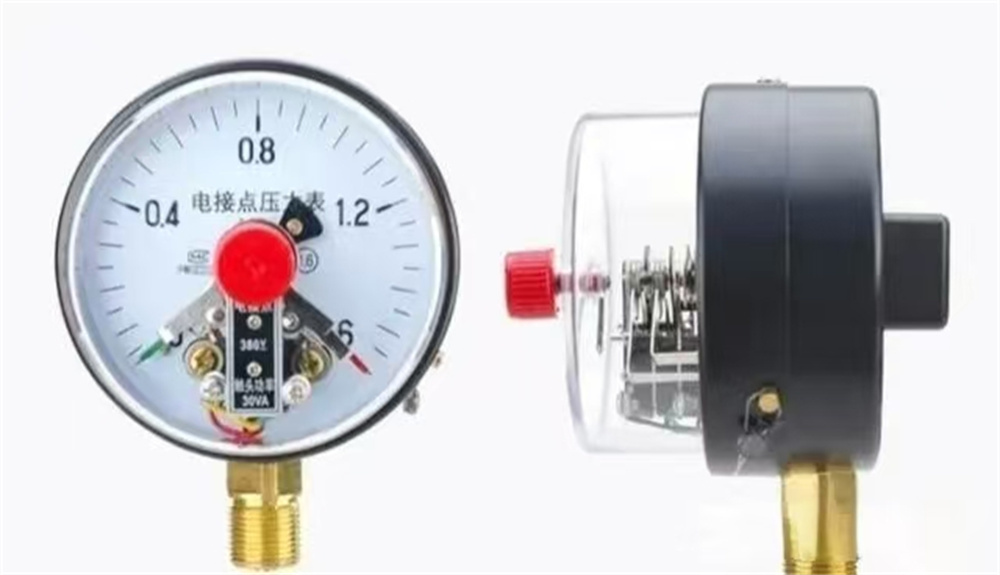

Elektriese Kontakdrukmeter: I t bestaan uit meetstelsel, aanduidingstelsel, magnetiese elektriese kontaktoestel, behuising, versteltoestel en aansluitingsboks (steekkontak). Die Comfy Basics drukmeter voeg 'n elektriese kontaktoestel by, insluitend 'n elektriese kontakseinsnaald en verstelbare permanente magneet.

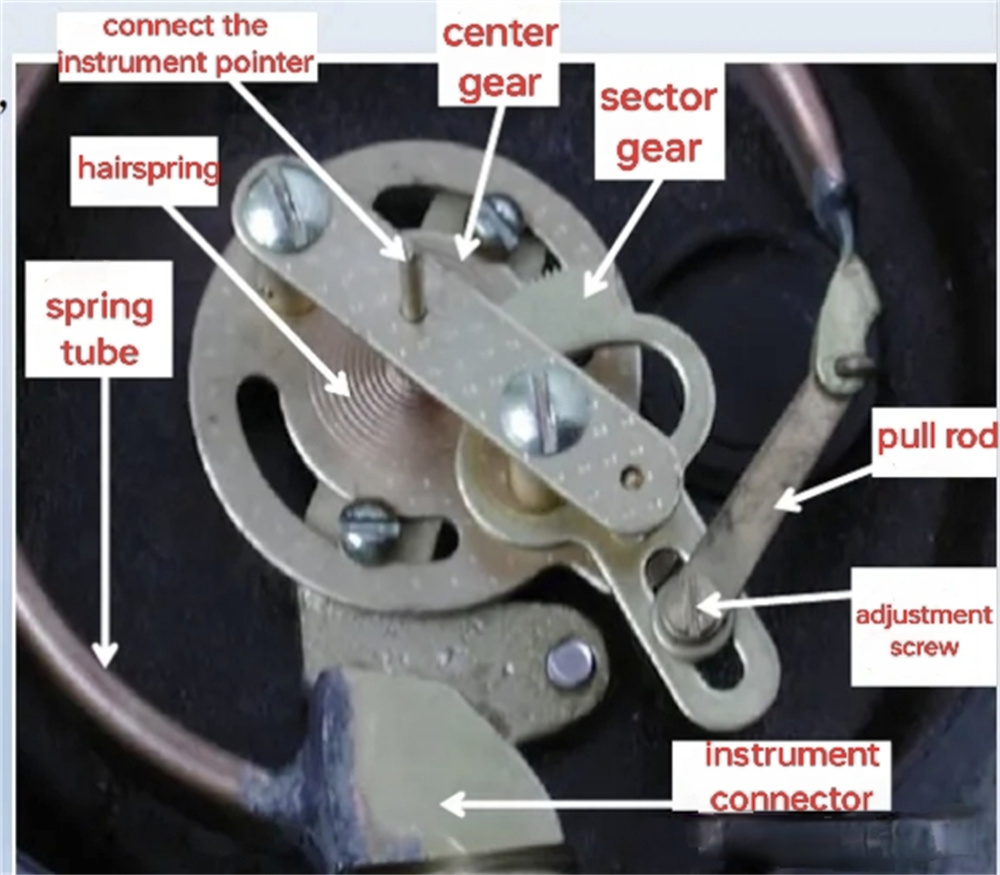

Gewone drukmeter: Bestaan gewoonlik uit dele soos behuising, veerbuig, vaste einde, trekstaaf, waaiervat, klein rat, wysers, haarsveer en buisverbinder.

2 Werkingsbeginsel

Elektriese Kontak Drukmeter: Gebaseer op die veerbuig, wanneer dit onderworpe is aan die druk van die medium wat gemeet word, ondergaan dit elastiese vervorming en verplasing. Deur middel van die trekstaaf en ratstelsel word dit versterk en op die skryf wyser aangedui (saaam met die kontak).

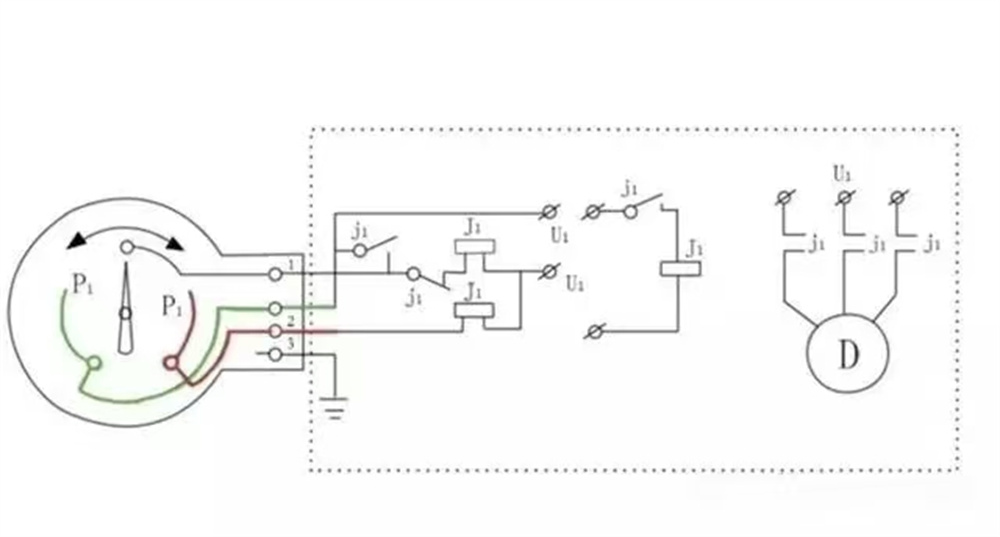

Wanneer die wyserkontak die kontakpunt op die instelwyser (bo- of onderskaal) raak, word die beheerstelsel se stroombaan onderbreek of gesluit, wat outomatiese beheer en waarskuwingstekens moontlik maak.

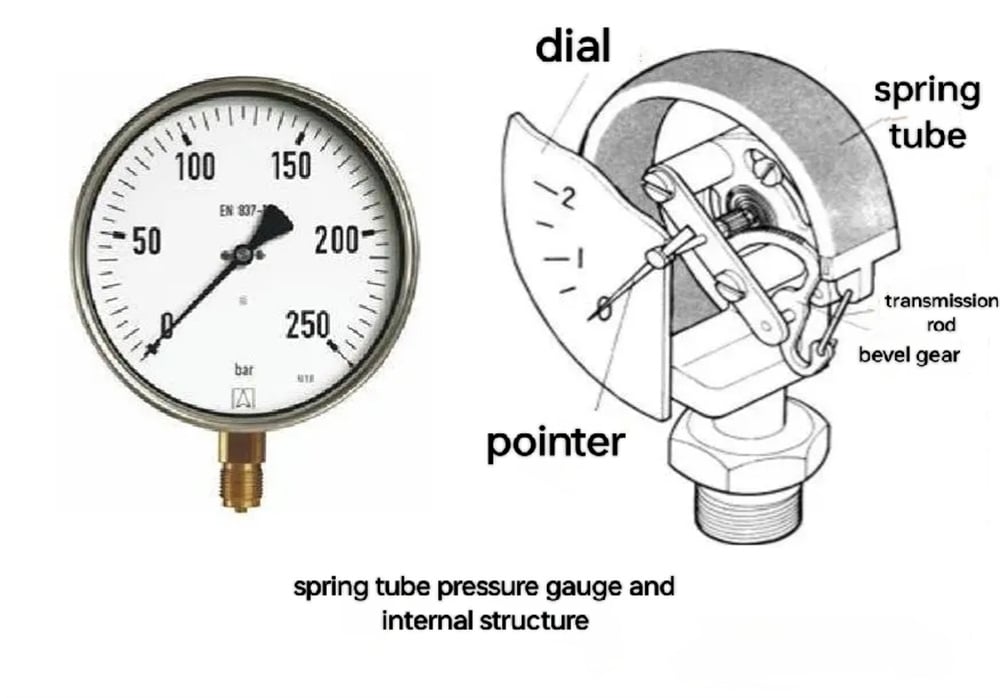

Gewone drukmeter: Deur die elastiese vervorming van die sensitiewe element soos die Bourdon-buig binne die meter, word die elastiese vervorming deur die meter se interne meganisme omgeskakel na roterende beweging, wat veroorsaak dat die wyser afwyk om druk aan te dui.

3 Funksionele Gebruik

Elektriese Kontak Drukmeter: Dit kan outomatiese beheer en alarmfunksies bewerkstellig en word wyd gebruik in die olie-, chemiese, metallurgiese, elektriese, meganiese en ander bedrywe, of as 'n komponent vir elektromeganiese toerusting om outomaties die drukstelsel wat gemonitor word, te beheer en seine-alarms te gee.

Gewone drukmeter: Word hoofsaaklik gebruik om druk plaaslik aan te dui, geskik vir die meting van druk en vakuum van vloeistowwe, gasse of dieste wat nie ontplofbaar, nie kristalliserend, nie verstevigend en nie korrosief vir koper en koperlegerings is nie.

4 Akkuraatheid en Betroubaarheid

Elektriese Kontak Drukmeter: Algemene akkuraatheidsgrade kan tot Klas 1,6 reik, en sommige hoë-presisie-modelle kan nog akkurater metings lewer. Weens die gebruik van elektriese sein-oordrag en meganiese kontakstruktuur, het dit 'n hoë betroubaarheid en is dit relatief ongevoelig vir omgewingsfaktore.

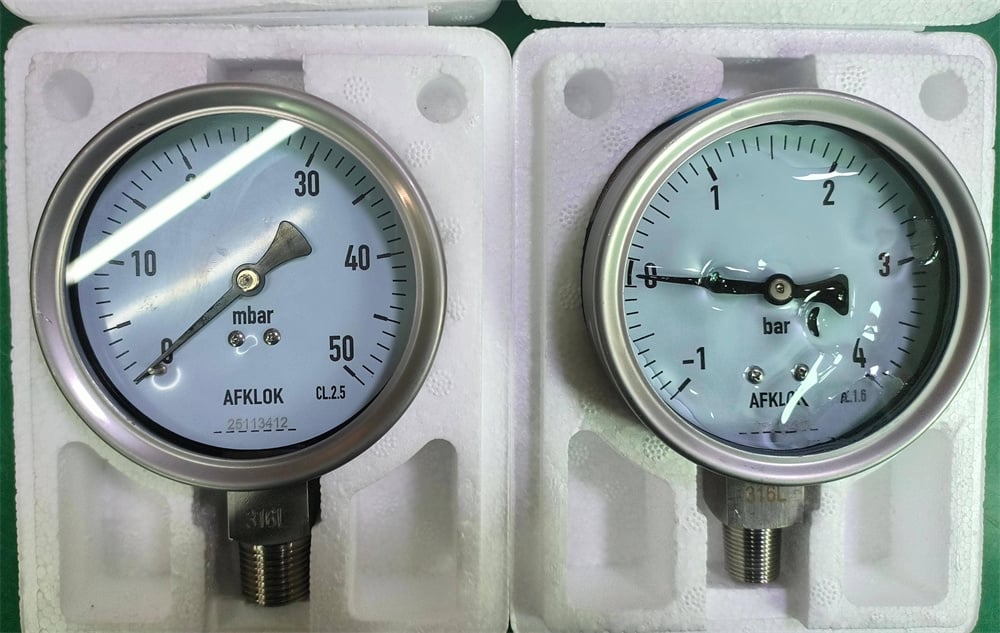

Gewone drukmeter: Noukeurigheidsvlakke sluit in klas 1.0, klas 1.6, klas 2.5, klas 4.0, ens. Onder normale gebruikstoestande kan hulle algemene meetvereistes bevredig, maar word sterk beïnvloed deur omgewingsfaktore soos vibrasie en temperatuur.

5 Prys Koste

Elektriese Kontak Drukmeter: Weens sy elektriese beheerfunksie en meer ingewikkelde struktuur, is die prys relatief hoog.

Gewone drukmeter: Die struktuur is eenvoudig, die vervaardigingsproses is volwasse, en die prys is relatief laag.

6 Keuse Aanbevelings - Bepaal op grond van Toepassingsscenario's

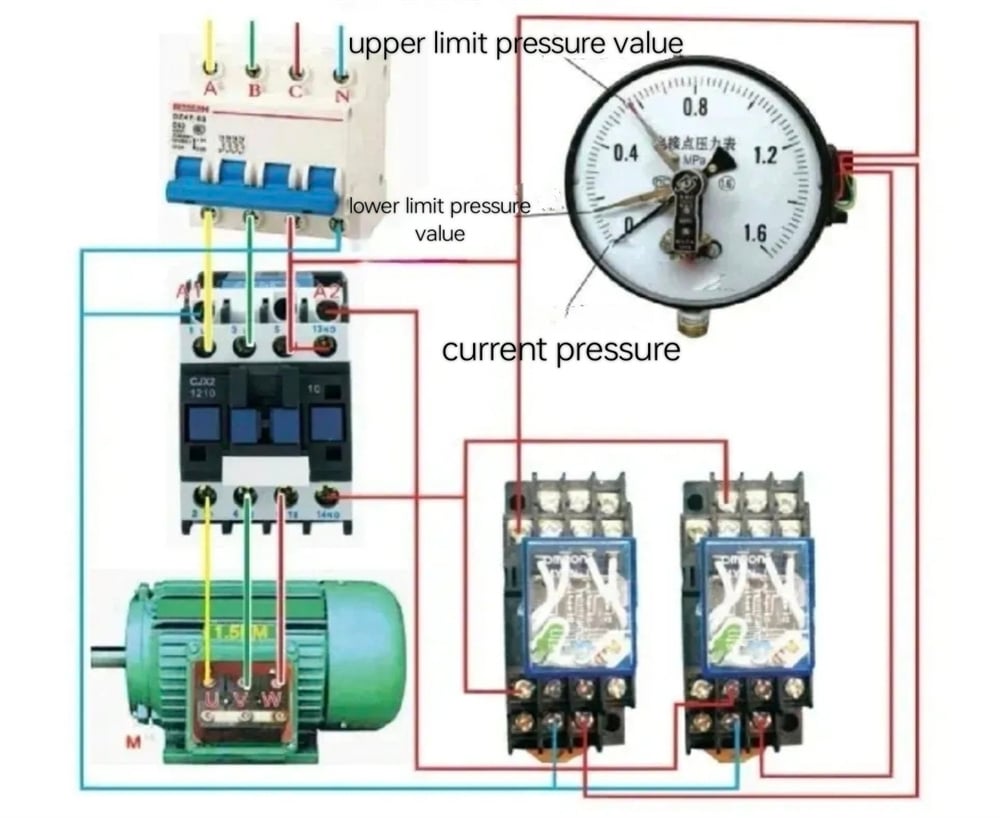

Elektriese Kontak Drukmeter: Outomatiese toestelbeheer: soos lugkompressor aan- en afskakeling (stop by boonste limiet, begin by onderste limiet), waterpompbeheer, ketel veiligheidsklepbeheer.

Limiet Oorskryding Waarskuwing: Drukhouer en smeerstelsel drukafwyking aktiveer hoor- en sigbare waarskuwings.

Eenvoudige interkoppeling: verbied die start van die toestel wanneer druk onvoldoende is, en skakel die klep af wanneer druk oorskry.

Onafhanklike sekuriteitslus: As 'n harde bedrading back-upbeskerming wanneer PLC/DCS faal, aktiveer dit direk sekuriteitsapparatuur (soos noodafsluitkleppe) om aan funksionele sekuriteitsvereistes (SIL) te voldoen.

Gewone drukmeter: Slegs manuele waarneming van drukwaardes is nodig ter plaatse.

Die drukwaarde is slegs vir lagnameting en vereis geen koppeling met toerusting nie.

Begroting is beperk en beheer-/alarmfunksies word volledig deur die boonste sisteem geïmplementeer (soos PLC/DCS) (behalwe vir sleutelveiligheidslus).
