Jak vybrat „Flow Core“? Průvodce výběrem ventilu pro bezpečnost zařízení

Kroky při výběru ventilu

1. Ujasněte si účel ventilu ve zařízení a určete provozní podmínky ventilu, včetně druhu média, provozního tlaku, provozní teploty atd.

2. Určete jmenovitý průměr a způsob připojení potrubí připojeného k ventilu, např. přírubové, závitové, svařované atd.

3. Určete způsob ovládání ventilu: ruční, elektrický, elektromagnetický, pneumatický, hydraulický, elektricko-pneumatický, elektrohydraulický atd.

4. Na základě média transportovaného potrubím, pracovního tlaku a pracovní teploty určete materiál tělesa ventilu a vnitřních částí, jako je šedá litina, kujná litina, tvárná litina, uhlíková ocel, legovaná ocel, nerezavějící kyselinovzdorná ocel, měděná slitina atd.

5. Vyberte druh ventilu: uzavírací ventily, regulační ventily, bezpečnostní ventily atd.

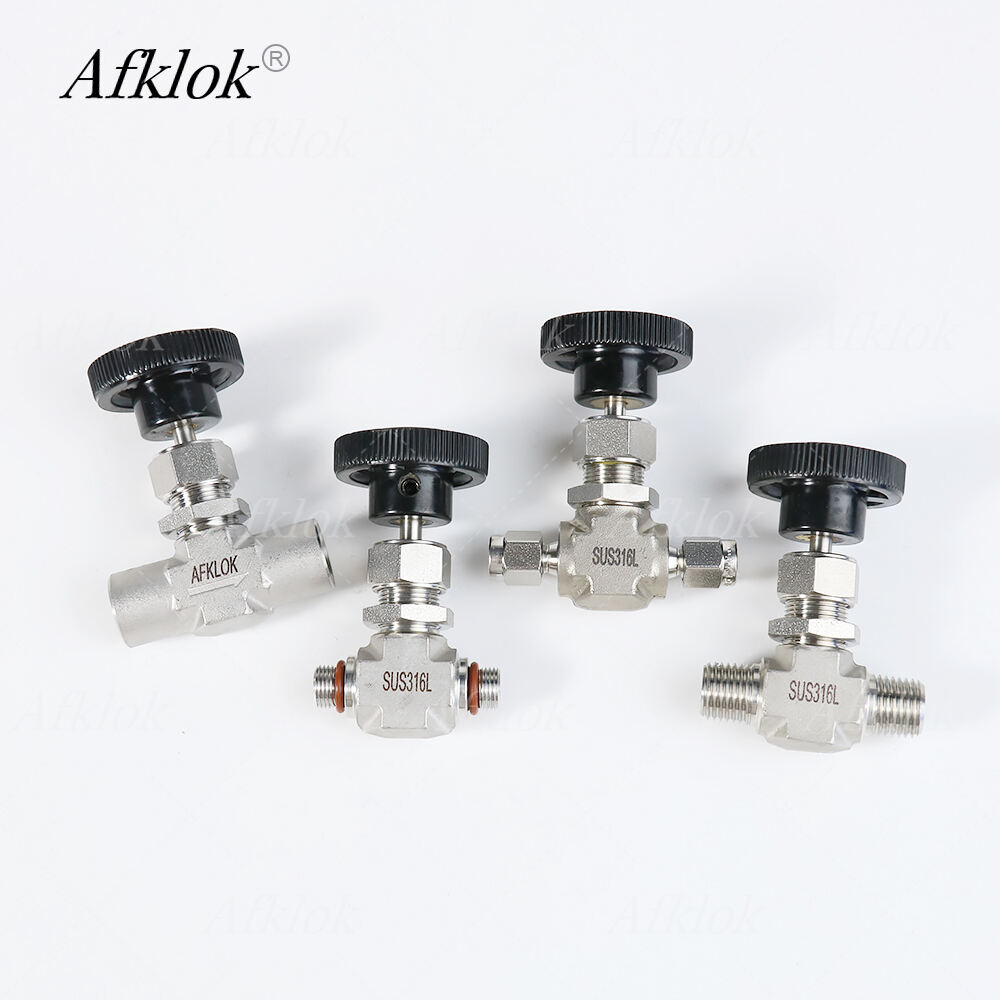

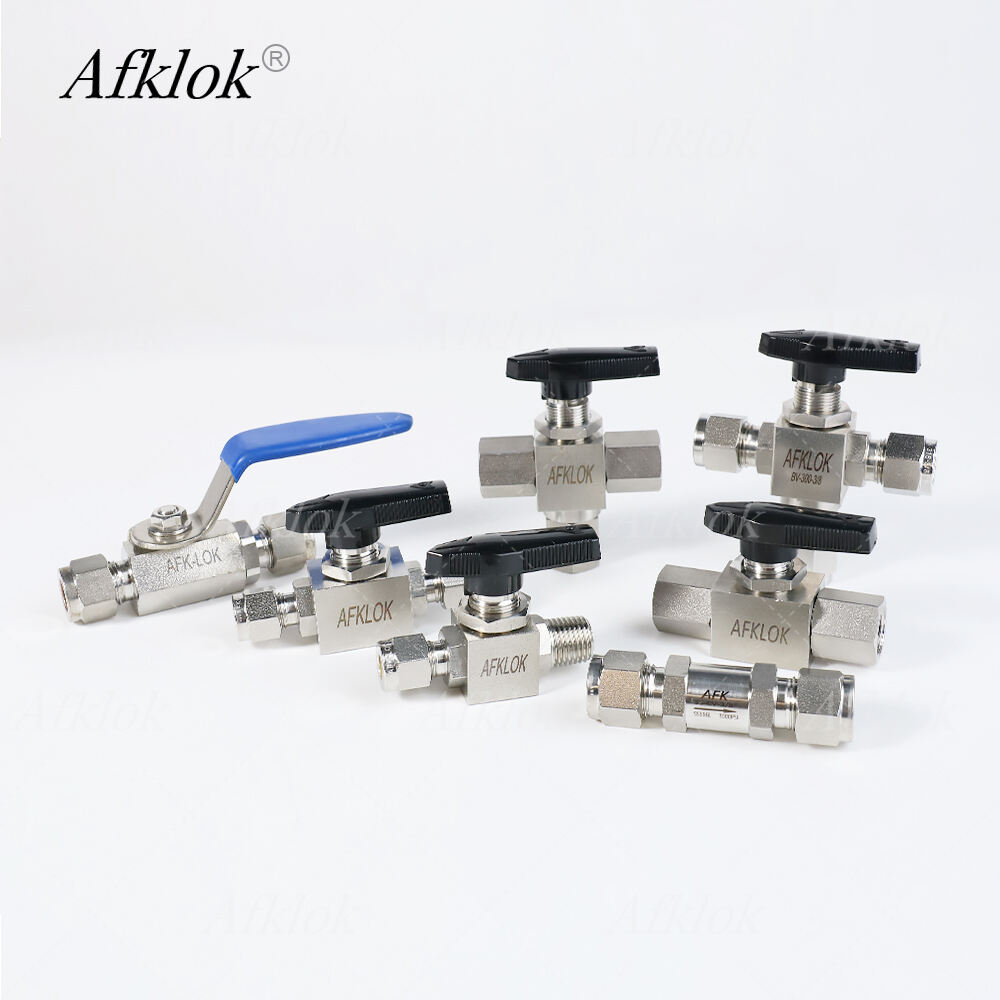

6. Určete konstrukční typ ventilu: šoupátkový ventil, uzavírací ventil, kulový kohout, uzavírací klapka, škrticí ventil, bezpečnostní ventil, redukční ventil, kondenzační odvzdušňovač atd.

7. Určete parametry ventilu: U automatických ventilů nejprve podle různých požadavků stanovte přípustný průtokový odpor, propustnost, protitlak atd. a poté určete jmenovitou světlost potrubí a průměr sedla ventilu.

8. Určete geometrické parametry vybraného ventilu: konstrukční délku, typ a velikost přírubového spojení, rozměr výšky ventilu v otevřeném a uzavřeném stavu, velikost a počet otvorů pro připojovací šrouby, celkové vnější rozměry ventilu atd.

9. Použijte stávající materiály (např. katalogy výrobků ventilů, vzorky výrobků ventilů) k výběru vhodných výrobků ventilů.

Základ pro výběr ventilu

Při pochopení a zvládnutí kroků pro výběr ventilu by měl uživatel dále porozumět základům pro výběr ventilu:

1. Účel, provozní podmínky a způsob řízení vybraného ventilu.

2. Vlastnosti pracovního média: provozní tlak, provozní teplota, korozní odolnost, obsah pevných částic, toxicita, hořlavost nebo výbušnost média a viskozita média atd.

3. Požadavky na proudové vlastnosti ventilu: odpor proti toku, průtoková kapacita, průtokové charakteristiky, těsnicí třída atd.

4. Požadavky na rozměry instalace a vnější rozměry: jmenovitý průměr, způsob připojení a rozměry připojení k potrubí, vnější rozměr nebo omezení hmotnosti atd.

5. Dodatečné požadavky na spolehlivost, životnost výrobku ventilu a výbušnou bezpečnost elektrického zařízení.

Poznámky k určení parametrů

Pokud má být ventil použit pro řídicí účely, musí být stanoveny následující dodatečné parametry: způsob ovládání, maximální a minimální požadavky na průtok, tlaková ztráta při normálním průtoku, tlaková ztráta při uzavřeném stavu a maximální a minimální vstupní tlak ventilu.

Aby bylo možné vybrat ventily řádně a správně na základě výše uvedených kritérií a kroků pro výběr ventilů, je také nezbytné podrobně znát vnitřní konstrukci různých typů ventilů, aby bylo možné provést správnou volbu preferovaného ventilu. Konečná regulace potrubí závisí na ventilu. Uzavírací prvek ventilu ovládá tok média v potrubí a tvar proudové dráhy ventilu mu uděluje určité tokové charakteristiky. Tato skutečnost musí být při výběru nejvhodnějšího ventilu pro instalaci do potrubního systému zohledněna.
