"Flow Core"-u Necə Seçmək Olar? Təchizatın Təhlükəsizliyi üçün Qapaq Seçimi Rehberi

Qapaq Seçimi Addımları

1. Qapağın təchizatda və ya cihazda təyinatını aydınlaşdırın və işlədici mühit, işlədici təzyiq, işlədici temperatur və s. daxil olmaqla qapağın iş şəraitini müəyyənləşdirin.

2. Qapağa qoşulan kəmərin nominal diametrini və birləşdirmə üsulunu (flanş, rezba, svarka və s.) müəyyən edin.

3. Qapağın idarəetmə üsulunu müəyyən edin: əl ilə, elektrik, elektromaqnit, pnevmatik, hidravlik, elektrik-pnevmatik armaturlu, elektro-hidravlik armaturlu və s.

4. Kölçəkdən keçirilən mühitin, iş təzyiqinin və iş temperaturunun növünə əsasən, qara çuqun, yumor çuqun, şarikli çuqun, karbonlu polad, lehimli polad, paslanmayan turşuluğa davamlı polad, mis ərintisi və s. kimi klapanın korpusunun və daxili hissələrinin materialını müəyyənləşdirin.

5. Klapanın növünü seçin: bağlama klapanları, idarəetmə klapanları, təhlükəsizlik klapanları və s.

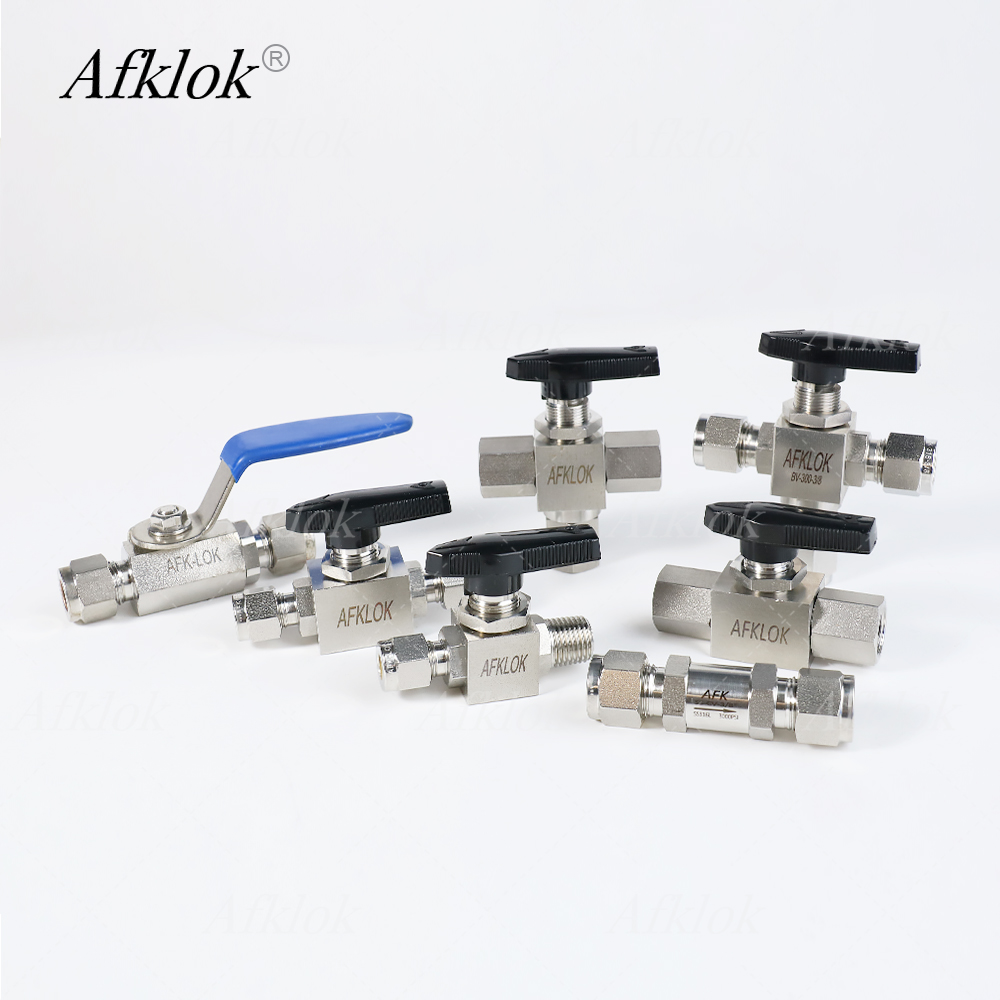

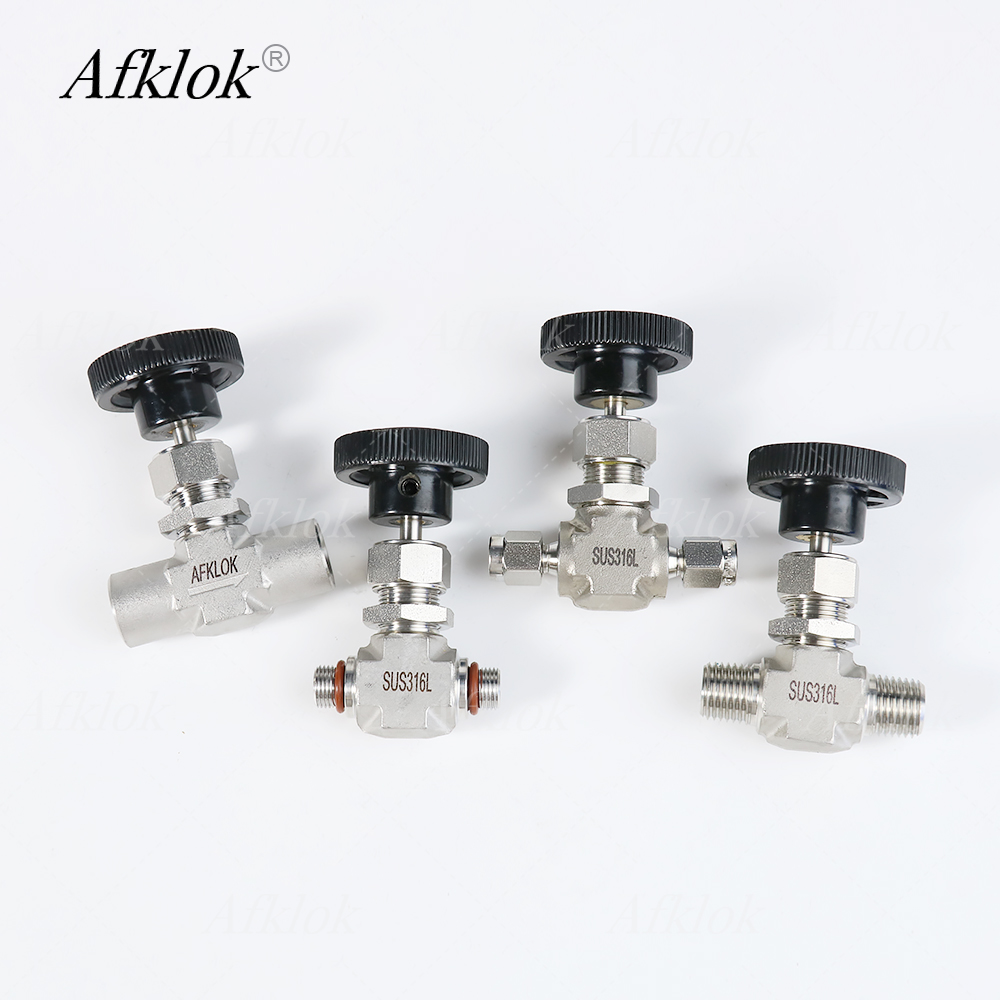

6. Klapanın tipini müəyyənləşdirin: sürüşməli klapan, lüləklı klapan, kürəkli klapan, kəfəngli klapan, throttling klapan, təhlükəsizlik klapanı, təzyiqi azaldan klapan, buxar tutucu və s.

7. Klapanın parametrlərini müəyyənləşdirin: Avtomatik klapanlar üçün əvvəlcə müxtəlif tələblərə uyğun olaraq icazə verilən axın müqaviməti, buraxılış tutumu, tərs təzyiq və s. göstəriciləri müəyyənləşdirin, sonra isə kolloktorun nominal diametrini və klapan oturacağı deliyinin diametrini təyin edin.

seçilmiş klapanın həndəsi parametrlərini təyin edin: konstruktiv uzunluq, flanş qoşulma növü və ölçüsü, klapanın açılmış və bağlı vəziyyətdə hündürlüyü, birləşdirici bolt deliklərinin ölçüsü və sayı, klapanın ümumi xarici ölçüləri və s.

mövcud materiallardan (klapan məhsulları kataloqları, klapan məhsulları nümunələri) istifadə edərək uyğun klapan məhsullarını seçin.

Klapan Seçiminin Əsasları

Klapan seçimi addımlarını anlamaq və mənimsəməklə yanaşı, klapan seçiminin əsaslarını da daha dərindən başa düşmək lazımdır:

1. Seçilən klapanın təyinatı, iş şəraiti tələbləri və idarəetmə üsulu.

2. İş mühitinin xüsusiyyətləri: iş təzyiqi, iş temperaturu, korroziya keyfiyyəti, bərk hissəciklərin olub-olmaması, mühitin zəhərli, yanğın təhlükəsi olan və ya partlayış təhlükəsi olan olması, mühitin özlülüyü və s.

3. Klapana qoyulan maye xarakteristikası tələbləri: axın müqaviməti, buraxılış tutumu, axın xarakteristikası, sıxlıq dərəcəsi və s.

4. Quraşdırma ölçüləri və xarici ölçülər üzrə tələblər: nominal diametr, kollaktorla birləşmə üsulu və birləşmə ölçüləri, xarici ölçülər və ya çəki məhdudiyyəti və s.

5. Klapan məhsulunun etibarlılığı, istismar müddəti və elektrik cihazının partlayışa qarşı təhlükəsizliyi üzrə əlavə tələblər.

Parametrlərin Müəyyənləşdirilməsi Üçün Qeydlər

Əgər klapan idarəetmə məqsədləri üçün nəzərdə tutulubsa, aşağıdakı əlavə parametrlər müəyyən edilməlidir: işlədilmə üsulu, maksimal və minimal axın tələbləri, normal axın zamanı təzyiq itkisi, bağlanmış vəziyyətdə təzyiq itkisi və klapanın maksimal və minimal giriş təzyiqi.

Sobanın son nəzarəti armaturda yerləşir. Armaturun bağlama elementi kəmərdəki mühitin axın şəklini idarə edir və armaturun axın kanalının forması armatura müəyyən axın xarakteristikaları verir. Buna görə də armaturu seçərkən, yuxarıda qeyd olunan əsaslar və addımlara əsaslanaraq armaturu münasib və düzgün seçmək üçün müxtəlif tipli armaturların daxili quruluşunu ətraflı bilmək lazımdır ki, üstünlük veriləcək armatur düzgün seçiləsin. Kəmər sisteminə quraşdırmaq üçün ən uyğun armaturu seçərkən bunu nəzərə almaq vacibdir.
