Kejl Misur, Għażla tal-Instrument Iżjed Xieraq: Analisi ta’ Mudelli ta’ Manometru b’Diaframma, Struttura u Materjali

F’ambjenti industriali u sperimentali, il-manometri b’diaframma ddiventaw l-instrument preferut biex jkejlu mezzijiet korrożivi, b’viskożità għolja jew li kristallizzaw faċilment dankollu d-disinn strutturali speċjali tagħhom. Dan l-artikolu se jagħti analisi kompluta tal-klassifikazzjoni tal-modelli, tal-karatteristiċi strutturali u tal-punti ta’ għażla tal-materjali tal-manometri b’diaframma biex ikun possibbli jagħżel il-prodott iżjed adattat.

Analisi ta’ Mudelli Komuni ta’ Manometri b’Diaframma

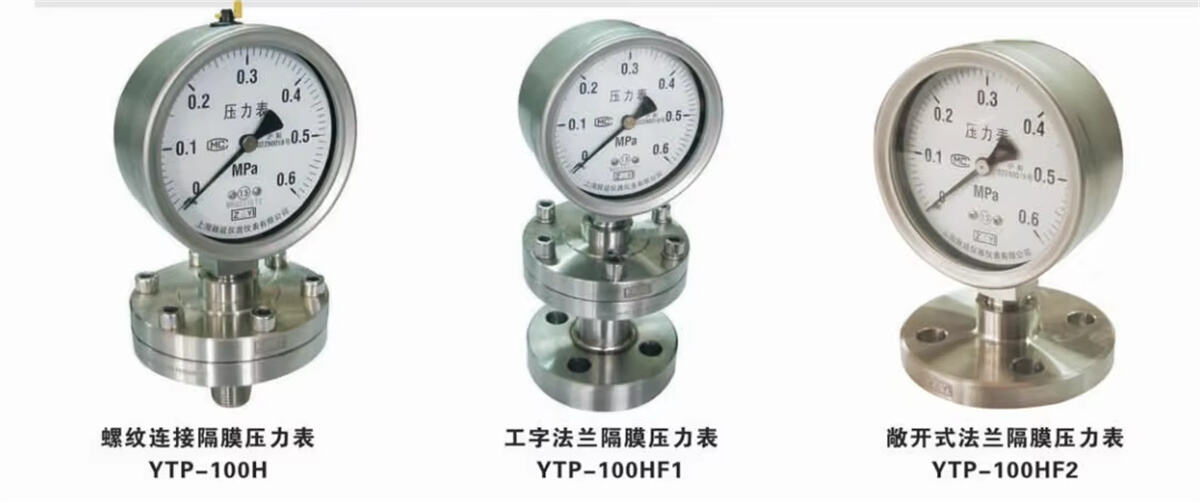

1. Klassifikati skont il-metodu ta’ koneksjoni

· Tipu rradjali: Il-kapa tal-metru u l-konnessjoni proċess jewwa 90 grad, adattat għall-ambjenti ta' installazzjoni b’spazju limitat.

· Tipu assjali: Il-kapa tal-metru u l-konnessjoni proċess huma koassjali, li jġibu qari faċli mil-front.

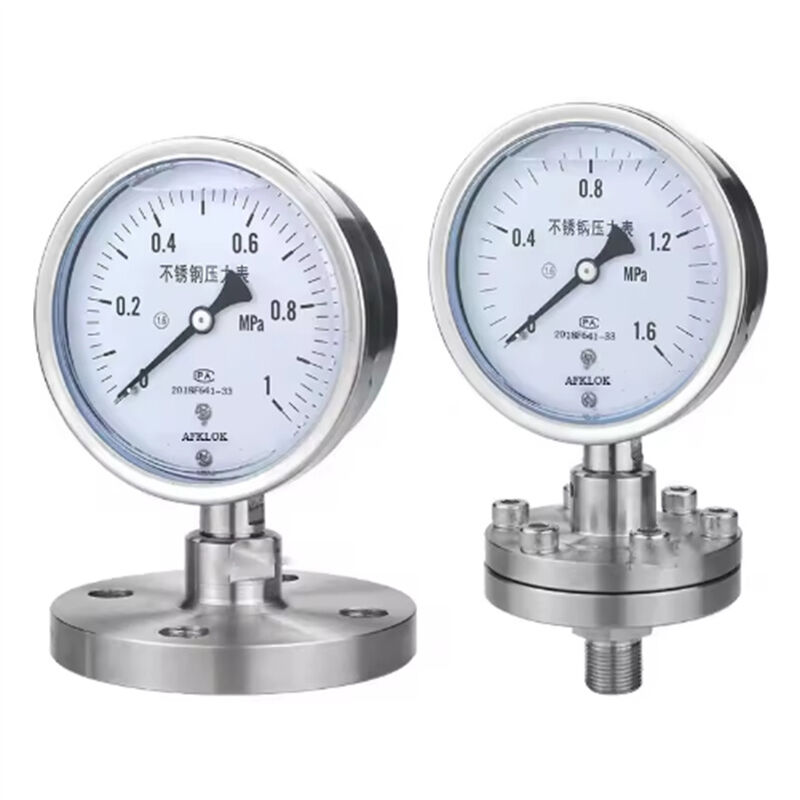

· Tipu flanġ: B’konnessjoni tat-flanġ, adattat għal applikazzjonijiet ta’ pressjoni għolja jew mezzijiet speċjali

2. Klassifikat skont il-Karatteristiċi Funzjonali

· Tipu Standard: Funzjonijiet bażiċi tat-tkejjel

· Tipu resistent għall-vibrazzjoni: Fluid intern tad-dampjar, adattat għall-ambjenti vibrażżjonali

· Tipu iġjeniku: Jikkonforma mal-standards GMP, jintuża fin-negozji tal-ikel u farmaceutiċi

Analisi tal-Struttura Ewlija

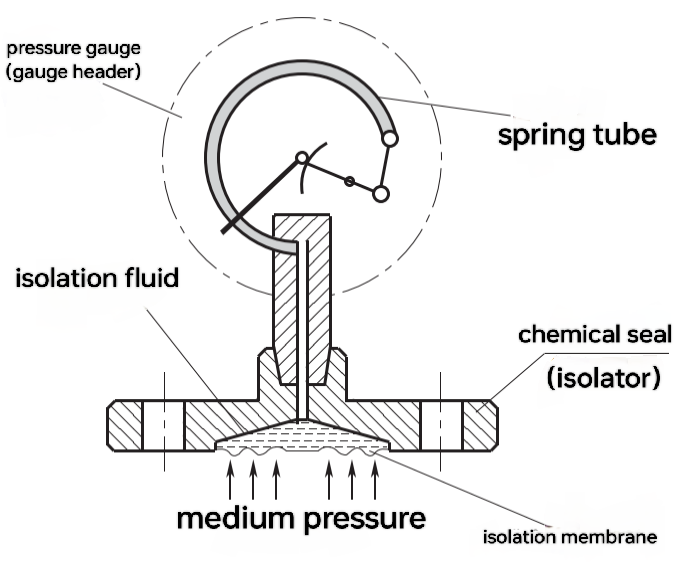

1. Sistema ta’ Iżolament tad-Diaframma

· Diaframma dirett: Id-diaframma tiddawwar il-moviment direttament, bistruttura sempliċi

· Diaframma indirett: Il-pressjoni tittrasmetti permezz ta' likwid mimli, li jipprovdi miżuri iktar preċiżi

2. Komponenti ewlenin

· Waħla tad-diaframma: Il-bariera primarja fil-kuntatt mad-diametru

· Likwid mimli: għandu varjetà ta' possibbiltajiet bħal ojl tal-silikon, gjlicerina, eċċ.

· Konnettur: Il-pont bejn l-interfaċċ tat-tiswija u l-kapa

· Meħtieġ tal-metro: Mekkaniżmu għall-is-sejb tal-mewt jew tat-tip tad-diaframma

3. Disinn strutturali speċjali

· Flanġa mfukra: Faċli ħarsa, adattat għal mezzijiet viskożi

· B’ring ħarsa: Jista’ jneqqi l-wiċċ tad-diaframma bl-istennija

· Disinn tas-sinkja tal-ħmira: Adattat għal mezzijiet b’temperatura għolja

Ġwid Komplet dwar Għażla tal-Materjal

1. Materjal tad-Diaframma

· 316L Iż-Żgħar Fil-Forn: Għażla ġenerali, resistenti għall-korrosjoni komuni

· Hastelloy C276: Resistenti għall-korrosjoni ta' aċidi u alkali qawwija

· Metal tat-Tantal: Estremament resistenti għall-korrosjoni, jużat f'ambjenti estremi

· Rivestiment PTEF: Anti-adheżiv, adattat għal mezzijiet li jinclinu lejn kristallizzazzjoni

· Alligatura tat-Titanju: Resistenti għall-korrosjoni tas-sewwieq, il-għażla preferita għall-inġinerija tal-baħar

2. Materjal tal-partijiet fil-kontatt mal-likwidu

· 304 Iż-Żgħar Fil-Forn: Għażla Ekonomika

· 316 Iż-Żgħar Fil-Forn: Reżistenza ikbar għall-korrosjoni

· Alligatura Monel: Reżistenti għall-korrosjoni tal-aċidu idrofluwuriku

· Polipropilene: Għażla ekonomika u reżistenti għall-korrosjoni

3. Materjal ta’ Sigillar

· Fluorroġġ (FKM): Reżistenti għall-temperatura għolja u għall-ojl

· PTEF: Reżistenza korrosjoni oħra qawwija

· EPDM: Reżistenza eċċellenti għall-aċidi u l-alkali

Ir-Regoli tal-Iktar Importanti

1. Preferenza għall-karatteristiċi tal-medju: Ikkunsidera l-ewwel il-qawwa kawstika, il-viskożità, u t-temperatura tal-medju.

2. Tqabbl tal-faxx ta’ pressjoni: Il-pressjoni tax-xogħol għandha tkun fit-truf minn 1/3 sa 2/3 tat-tagħmir tal-kejl.

3. Kunsiderazzjoni ta’ fatturi ambjentali: vibrazzjoni, temperatura, bżonnijiet anti-esplużjoni, eċċ.

4. Konformità ma' Standardi tal-Industrija: Il-kampjani tal-qamħ u farmaceutiċi jkunu jikkonforma ma' standardi speċifiċi.

5. Faċilità tat-Tankija: Ikkunsidra l-faċilità tat-tazżif u tal-kalibrazzjoni.

Każijiet Applikattivi Tipiċi

1. Industrija Kemiķa: Diaframma ta' tantalu użata biex tkejjel aċidu solforiku konċentrat

2. Proċessar tal-Qamħ: Ajjru inqas pollut 316L + flanġa miftuħa

3. Industrija Farmaceutika: Konnessjoni Sanitarja + Diaframma PTFE

4. Inġinerija Marittima: Materjal ta' alleat ta' titanju li jirrifjuta l-kurrożjoni tas-sewq

5. Prodotti tal-Olj tat-Temperatura Għolja: Id-disinn ikun ibbażat fuq sinkieri tal-ħarqa u likwid imla b’reżistenza għall-temperatura għolja

Sommarju

Tagħżil tal-manometru b’diaframma xieraq jitlob kunsiderazzjoni kompluta tat-tulijiet tal-medju, l-ambjent tax-xogħol, u r-rekwiżiti tal-użu. Jinkonsaxxa li tikkonsulta tekniku professjonali qabel il-biċċa u li tiprovdix parametri operattivi preċiżi biex tiżgura funzjonament stabili fit-tul tal-instrument. Għalkemm il-metro ta’ diaframma ta’ kwalità għandha investiment inizjali iktar għoli, tista’ tneggħi sinifikantement il-kostijiet ta’ mantenniment u irriskji ta’ naħa waħda, li tagħmelha għażla iktar ekonomika fit-tul.
