Dəqiq Ölçmə, Doğru Cihazın Seçilməsi: Diafraqmalı Manometr Modellərinin, Qurğunun və Materialların Təhlili

Sənaye istehsalatında və təcrübi mühitlərdə diafraqmalı manometrlər xüsusi konstruktiv dizaynı sayəsində korroziyaedici, yüksək özlülü və ya asanlıqla kristallaşan mühitlərin ölçməsi üçün üstünlük təşkil edir. Bu məqalə diafraqmalı manometrlərin model təsnifatını, konstruktiv xüsusiyyətlərini və material seçimi nöqtələrini kompleks şəkildə təhlil edərək sizə ən uyğun məhsulun seçilməsində kömək edəcək.

Diafraqmalı Manometrlərin Ümumi Modellərinin Təhlili

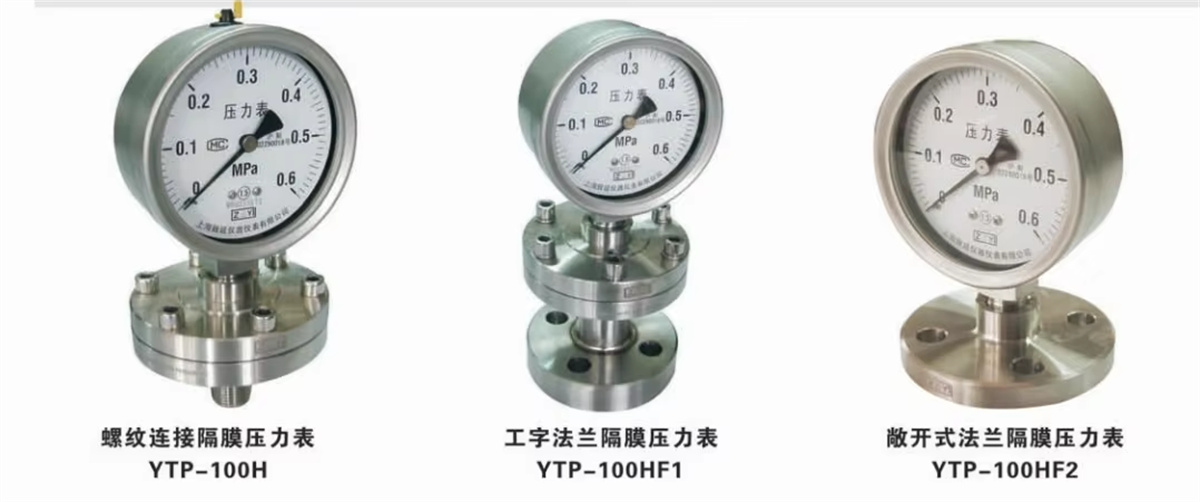

1. Qoşulma üsuluna görə təsnifat

· Radial tip: Ölçmə başlığı və proses bağlantısı 90 dərəcə bucaq əmələ gətirir və məhdud yer şəraitinə uyğundur.

· Oxial tip: Ölçmə başlığı və proses bağlantısı eyni ox üzərindədir və ön tərəfdən oxumağı asanlaşdırır.

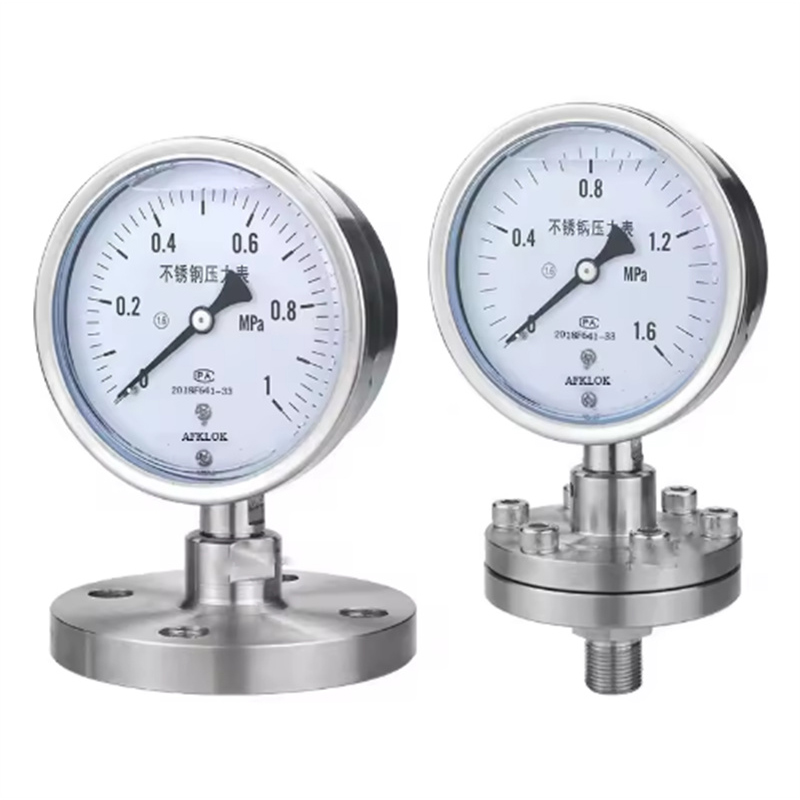

· Flanş tipli: Flanş qoşulması ilə təmin olunmuşdur, yüksək təzyiq və ya xüsusi mühit tətbiqləri üçün uyğundur

2. Funksional xüsusiyyətlərinə görə təsnifat

· Standart tip: Əsas ölçmə funksiyaları

· Vibrasiyaya davamlı tip: Daxili amortizasiya mayesi ilə təchiz edilmiş, vibrasiyalı mühitlər üçün uyğundur

· Higiyenik tip: GMP standartlarına cavab verir, qida və farmasevtika sənayesində istifadə olunur

Əsas konstruksiyanın təhlili

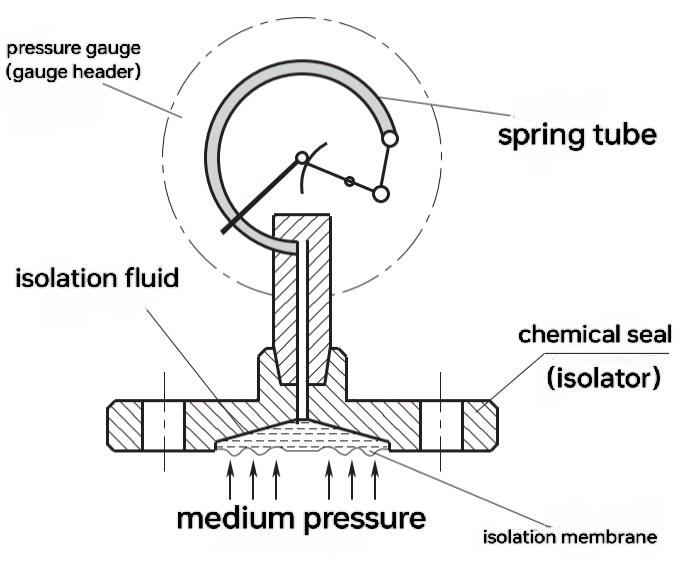

1. Diafraqma izolyasiya sistemi

· Birbaşa diafraqma: Diafraqma birbaşa hərəkəti idarə edir, sadə konstruksiyaya malikdir

· Dolayı diyafram: Təzyiq doldurma mayesi vasitəsilə ötürülür və daha dəqiq ölçmələr təmin edir

2. Əsas komponentlər

· Diyafram lövhəsi: Mühitlə təmasda olan əsas maneə

· Doldurma mayesi: silikon yağı, qlitserin və s. kimi müxtəlif variantlar

· Qoşucu: Proses interfeysi ilə başlıq arasında köprü

· Ölçmə mexanizmi: Dalğa borusu və ya diafraqma tipli sensor mexanizmi

3. Xüsusi konstruktiv dizayn

· Açıq flanş: Yumaq asandır, özlü mühitlər üçün uyğundur

· Yuyulma halqası ilə: Diafram səthini onlayn şəkildə yumaq mümkündür

· İstilik yayma dizaynı: Yüksək temperaturlu mühitlər üçün uyğundur

Materialların Seçilməsinə Dair Komples Bələdçi

1. Diafraqma materialı

· 316L Nerdirdici Polad: Ümumi istifadə üçün uyğun, ümumi korroziyaya qarşı davamlıdır

· Hastelloy C276: Güclü turşu və qələvi korroziyasına qarşı davamlıdır

· Tantal metalları: Son dərəcə korroziyaya qarşı davamlıdır, ekstremal şəraitdə istifadə olunur

· PTFE örtüyü: Yapışmayan, kristallaşmaya meylli mühit üçün uyğundur

· Titan ərintisi: Dəniz suyu korroziyasına qarşı davamlıdır, dəniz mühəndisliyi üçün üstünlük təşkil edir

2. Maye ilə təmasda olan hissələrin materialı

· 304 Nerdirdici Polad: İqtisadi seçim

· 316 nerdirdici polad: Artırılmış korroziya müqaviməti

· Monel ərintisi: Xidroflorid turşusuna qarşı korroziyaya davamlıdır

· Polipropilen: İqtisadi və korroziyaya davamlı seçim

3. Tıxanma Materialı

· Ftorokauçuk (FKM): Yüksək temperatur və yağ davamlılığı

· PTFE: Nəhəng korroziyaya davamlılıq

· EPDM: Əla turşu və qələviyə davamlılıq

Seçim Qaydaları

1. Mühitin xüsusiyyətlərinə üstünlük: Əvvəlcə mühitin korroziyalı, özlülü və temperatur xüsusiyyətlərini nəzərə alın.

2. Təzyiq diapazonunun uyğunluğu: İş təzyiqi ölçü diapazonunun 1/3-dən 2/3-nə qədər aralığında olmalıdır.

3. Mühit amillərinin nəzərə alınması: vibrasiya, temperatur, partlayışa qarşı tələblər və s.

4. Sənaye Standartlarına Uyğunluq: Qida və farmasevtika sənayesi müəyyən standartlara cavab verməlidir.

5. Təmir etmənin rahatlığı: Təmizləmə və kalibrləmənin asanlığını nəzərə alın.

Tipik Tətbiq Halları

1. Kimya sənayesi: Qatı sulfat turşusunun ölçülərində tantal diafraqmadan istifadə olunur

2. Qida emalı: 316L paslanmayan poladdan + açıq flanş

3. Farmasevtika Sənayesi: Sanitar birləşmə + PTFE diafraqma

4. Dəniz Mühəndisliyi: Titan ərintisi dəniz suyu koroziyasına qarşı davamlıdır

5. Yüksək temperaturlu neft məhsulları: Istiliyi dağıdan lövhələr və yüksək temperaturda işləməyə dayanan dolğu mayesi ilə hazırlanmışdır

Xülasə

Uyğun diafraqmalı manometr seçmək üçün mühitin xüsusiyyətlərini, iş şəraitini və istifadə tələblərini ətraflı nəzərdən keçirmək lazımdır. Cihazın uzunmüddətli və sabit işləməsini təmin etmək üçün alışdan əvvəl peşəkar texniklərlə ətraflı məsləhətləşmək və dəqiq iş parametrləri təqdim etmək tövsiyə olunur. Yüksək keyfiyyətli diafraqma cihazları ilkin investisiya baxımından daha bahalı olsa da, onlar təmir xərclərini və dayanma riskini əhəmiyyətli dərəcədə azalda bilir və bu da onları uzun müddətdə daha sərfəli seçim edir.
