Guida completa ai radiatori accessori per manometri

I radiatori per manometri (noti anche come "smorzatori" o "elementi di raffreddamento") sono accessori compatti ed essenziali installati tra il fluido di processo ad alta temperatura (ad es. gas, liquido) e i manometri.

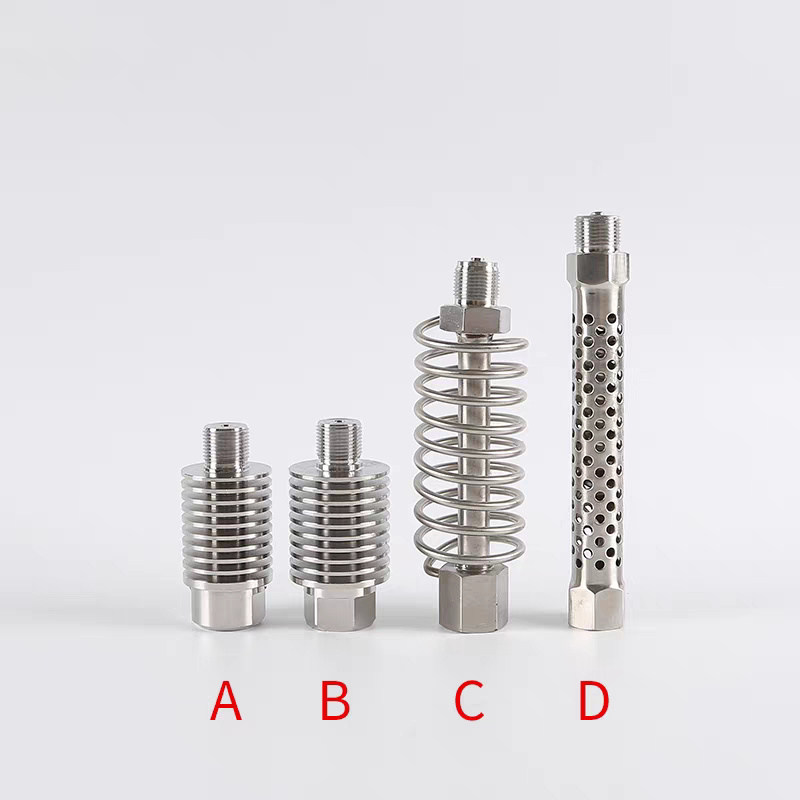

Solitamente realizzati in materiali resistenti come acciaio inossidabile 304, sono disponibili in tre progetti principali:

Tipo a alette: presenta alette metalliche sovrapposte (compatibili con filetti come Maschio M14x1,5/M20x1,5).

Tipo a rete: un cilindro cavo con pareti perforate (ottimizzato per il flusso d'aria).

Tipo a molla: una struttura a molla metallica avvolta (massimizza la dissipazione del calore).

Funzioni Principali dei Radiatori per Manometri

Questi componenti svolgono tre ruoli fondamentali nei sistemi di misurazione della pressione:

• Raffreddare i fluidi ad alta temperatura

Riducono la temperatura dei fluidi/gas di processo prima che raggiungano il manometro, proteggendo le parti interne sensibili (ad es. plastica, vetro) dal surriscaldamento.

• Smorzare gli sbalzi di pressione

I loro percorsi di flusso restrittivi rallentano i fluidi turbolenti, impedendo che improvvisi colpi di pressione danneggino l'elemento sensorio del manometro.

• Prolunga la vita utile del manometro

Proteggono i manometri da corrosione, shock termici e usura meccanica causati da condizioni operative gravose.

Come scegliere il dissipatore per manometro adatto

La scelta di un dissipatore dipende da quattro fattori chiave del sistema:

• Adatta alla temperatura del processo

Scegliere un dissipatore con portata conforme al campo operativo del proprio fluido:

Tipo alette: ideale per temperature basse e moderate (0–150°C, ad es. acqua calda, aria a bassa pressione).

Tipo rete: adatto a temperature medie (0–300°C, ad es. olio caldo, vapore a bassa pressione).

Tipo molla: per ambienti ad alta temperatura (0–350°C, ad es. scarichi industriali, vapore ad alta pressione).

• Verificare la Compatibilità del Filetto

Assicurarsi che il diametro del filetto del radiatore (ad esempio, Maschio M14x1,5 per misuratori più piccoli, Maschio M20x1,5 per misuratori industriali standard) corrisponda sia al manometro sia al collegamento del processo: in caso contrario si possono verificare perdite o un montaggio improprio.

• Considerare il Mezzo di Processo

Medi corrosivi (ad esempio, prodotti chimici): utilizzare radiatori in acciaio inossidabile 304/316 (evitare materiali non metallici).

Fluidi viscosi (ad esempio, olio pesante): scegliere modelli con ampi passaggi di flusso (ad esempio, Tipo a Molla) per evitare intasamenti (il Tipo a Lamelle può trattenere materiale viscoso).

• Valutare i Rischi di Picchi di Pressione

Picchi frequenti (ad esempio, linee idrauliche): privilegiare radiatori con restrizioni di flusso elevate (ad esempio, Tipo a Rete metallica) per smorzare i colpi.

Pressione stabile (ad esempio, serbatoi di liquido statico): il Tipo a Lamelle funziona in modo efficiente con minima resistenza al flusso.

Allineando questi fattori alle esigenze del proprio sistema, si sceglierà un radiatore in grado di proteggere il manometro e garantire misurazioni affidabili e durature nel tempo.
