Jak integrovaný termický rozklad a dvoustupňové čištění vodou zajišťují vyšší účinnost odstraňování výfukových plynů v polovodičovém průmyslu

Souhrn Výroba polovodičů generuje výfukové plyny, které spojují tepelné, chemické a částicové výzvy v jediném proudu — silan, který se rozkládá na lepivý prach oxidu křemičitého, NF3 a fluorované sloučeniny, které vyžadují jak destrukci za vysokých teplot, tak neutralizaci kyselých plynů, a vodík, který představuje riziko deflagrace. Žádná jediná technologie odstraňování škodlivin — suchá adsorpce, mokré oplachování nebo tepelná oxidace samotná — nespravuje všechny tři výzvy současně.

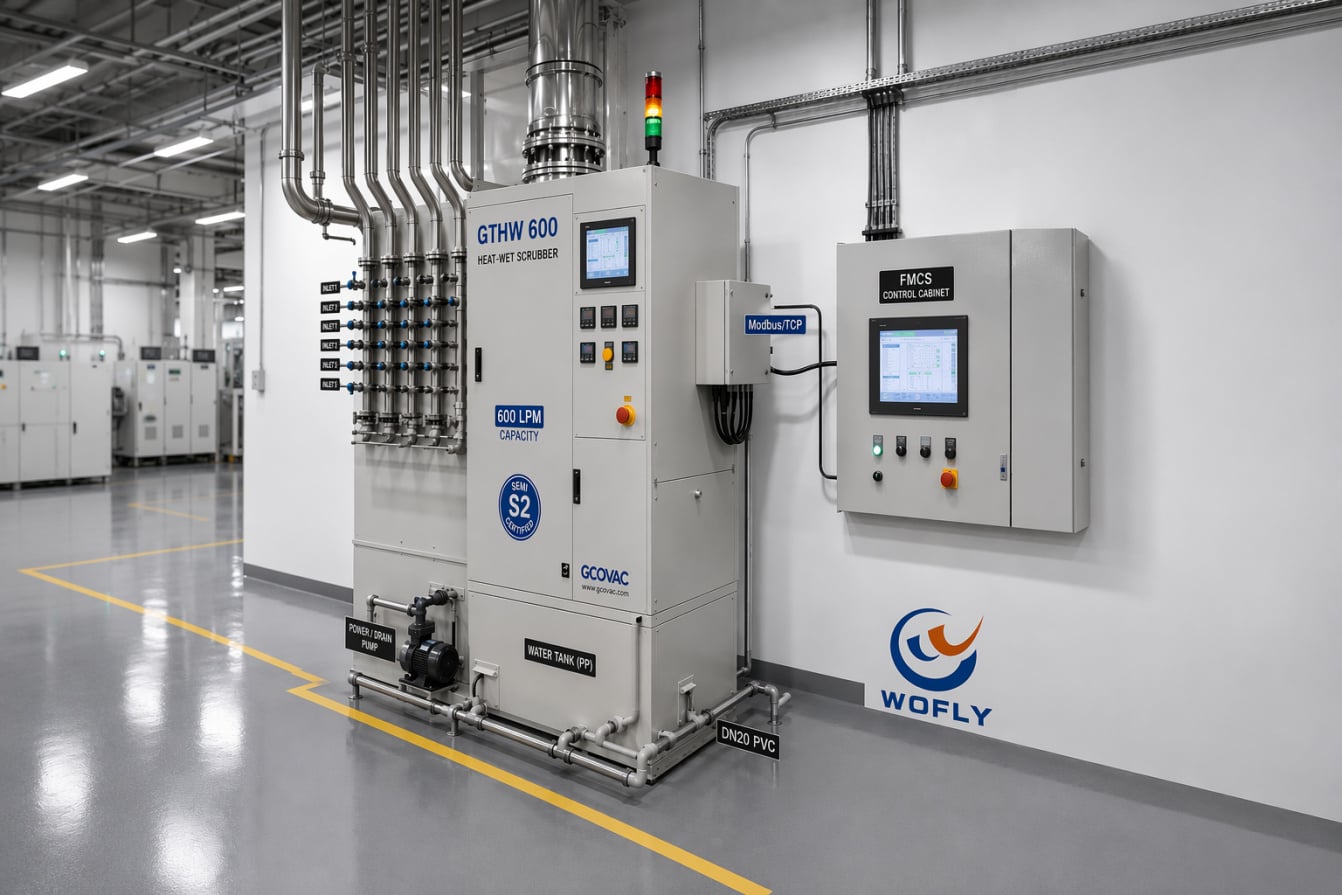

WOFLY GTHW 600 Heat-Wet Scrubber kombinuje elektrický tepelný rozklad se dvoustupňovým vodním čištěním v náplňové věži v jednom systému s průtokem 600 LPM, který byl speciálně navržen pro smíšené plyny a smíšené nebezpečí výfukových plynů z procesů CVD, PECVD a suchého leptání. Tento článek analyzuje pětistupňový proces úpravy GTHW 600, inženýrskou logiku stojící za návrhem izolace vnitřních a vnějších komor a způsob, jakým integrovaná tepelná a mokrá architektura překračuje výkon samostatných technologií odstraňování podle kritérií, která jsou pro inženýry polovodičových zařízení klíčová: účinnost ničení, interval údržby a celkové náklady na vlastnictví.

Část 1: Proč samostatné technologie odstraňování selhávají u výzev spojených se smíšenými plyny

Výfukové plyny ze semikonduktorových procesů jsou chemicky rozmanité takovým způsobem, že zatěžují systémy odstraňování založené na jediném mechanizmu:

Procesy CVD a PECVD s použitím silanu (SiH4) produkují oxid křemičitý (SiO2) jako vedlejší spalovací produkt – jemný, lepivý prášek, který ucpává suché adsorpční ložiska během několika týdnů a pokrývá trysky hořáků v tepelných oxidačních zařízeních. Suché čističe musí být dimenzovány s předpokladem předčasného nasycení média zatížením částic; tepelná oxidační zařízení vyžadují časté čištění hořáků, což zvyšuje náklady na údržbu.

Procesy leptání s použitím NF3, CF4 a SF6 generují kyselé plyny (HF, HCl), které rychle korodují kovové komponenty v systémech tepelného odstraňování a přesahují kapacitu neutralizace kyselin jednoprá průchodových mokrých čističů. Tyto plyny vyžadují jak destrukci za vysokých teplot k rozbití silných vazeb C–F a N–F, tak alkalické mokré čištění k neutralizaci vzniklých kyselých par.

Vodík, používaný jako nosný a žíhací plyn, představuje riziko deflagrace při tepelném odstraňování. Systémy založené na spalování musí řídit široký rozsah hořlavosti vodíku (4–75 %) prostřednictvím pečlivého ředění a návrhu plamenových zábran. Suché čističe, které pracují za okolní teploty, toto riziko úplně eliminují, avšak nemohou ve velkém měřítku zpracovat současně vznikající silan a kyselé plyny.

Integrovaná architektura zařízení GTHW 600 řeší tuto realitu smíšených plynů postupným řetězcem úpravy: tepelný rozklad zpracovává plyny s vysokou energií vazby, oplach vodou neutralizuje kyselé vedlejší produkty a zachycuje částice, a materiálové inženýrství systému – reakční komora potažená Teflonem, vodní nádrž z polypropylenu (PP), dusíkový plynný závěs pro izolaci vlhkosti – zajišťuje, že korozivní vedlejší produkty nezpůsobí poškození samotného zařízení.

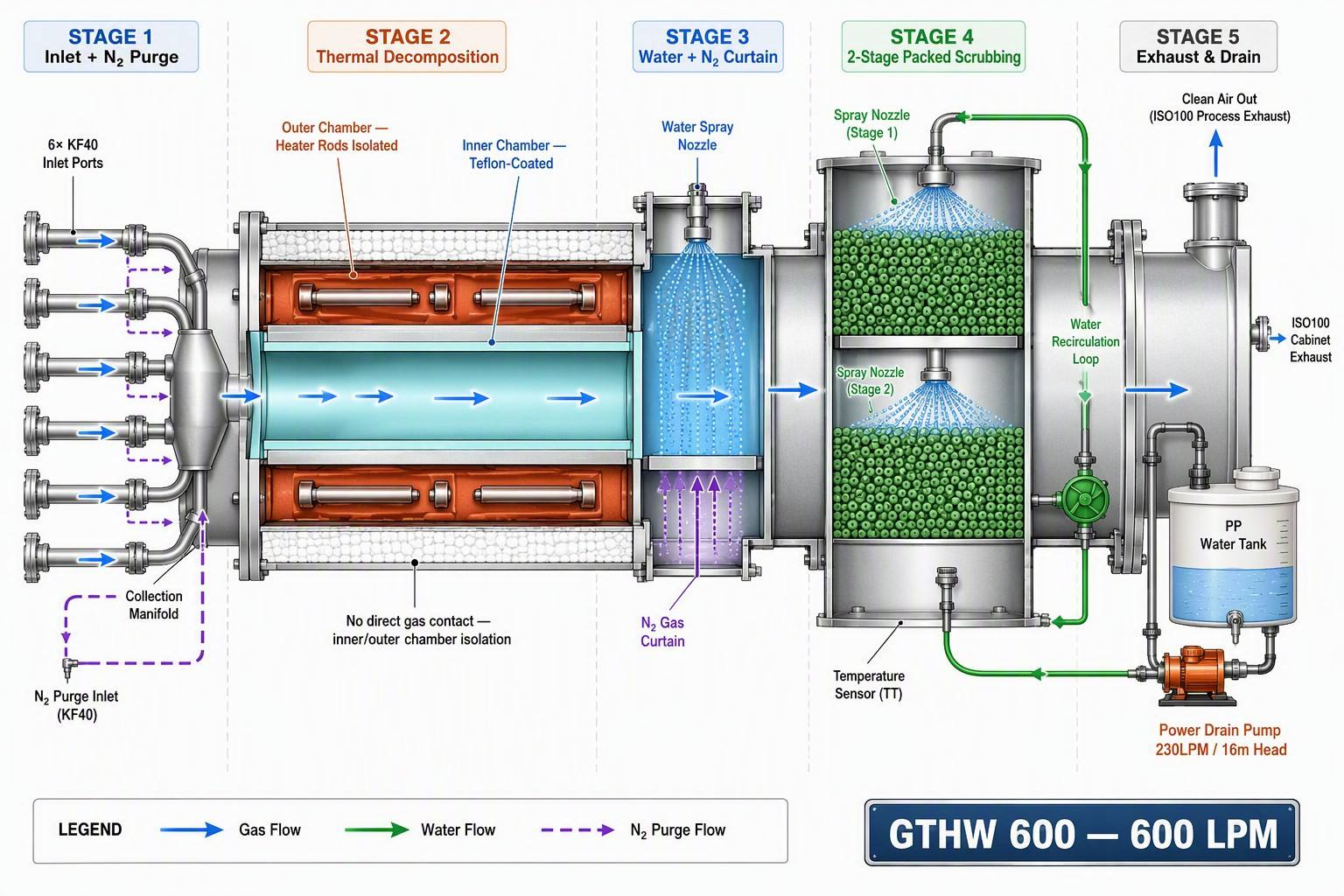

Část 2: Pětistupňový proces úpravy – Jak funguje GTHW 600

Fáze 1 — Centrální vstup s purgací dusíkem (N2). Šest procesních vstupů pro plyn KF40 se napojuje na centrální sběrný rozvaděč, který současně snižuje rychlost plynu a prodlužuje dobu pobytu v oblasti vysoké teploty. Automatická funkce purgace dusíkem (N2) brání usazování prachu v rozvaděči vstupu – tímto řeší nejčastější problém údržby hlášený techniky v čistých provozních prostředích pro systémy víceproudových odsávačů. Zpomalením rychlosti plynu v místě vstupu namísto spoléhání na regulaci toku v následných částech systému zajišťuje konstrukce rozvaděče úplné tepelné působení bez zvětšení rozměrů reakční komory.

Fáze 2 — Vysokoteplotní tepelný rozklad. Reakční komora využívá elektrické topné tyče umístěné v rámci konstrukce s izolací mezi vnitřní a vnější komorou: topné tyče jsou umístěny ve vnější komoře a předávají teplo prostřednictvím stěny komory do procesních plynů proudících vnitřní komorou. Toto je nejdůležitější konstrukční rozhodnutí u zařízení GTHW 600. U konstrukcí s přímým kontaktem topného prvku – kdy je topný prvek vystaven proudění procesního plynu – korozivní plyny a usazování částic poškozují povrch topného prvku, čímž vznikají horká místa, snižuje se tepelná účinnost a nakonec dochází k předčasnému selhání topného prvku. Izolovaná konstrukce GTHW 600 tento mechanismus selhání eliminuje. Topné tyče nikdy nepřicházejí do kontaktu s procesními plyny. Povrch vnitřní komory je potažen teflonem pro odolnost vůči korozi. Výsledkem je výrazně delší životnost topných tyčí a snížená nutnost neplánované údržby ve srovnání se systémy tepelného odstraňování s přímým kontaktem.

Fáze 3 — Chlazení vodním závěsem a izolace plynným závěsem dusíku (N₂). Jak plyny vzniklé tepelným rozkladem opouštějí reakční komoru, procházejí rovnoměrným vodním závěsem, který plní dvojnásobnou funkci: chlazení proudu plynů za účelem ochrany komponent v následující části systému a – co je zásadní – zabránění usazování křemičitanového prachu vzniklého rozkladem silanu na stěnách trubky. Bez tohoto vodního závěsu by se prášek SiO₂ postupně hromadil a zužoval výstupní průchod, čímž by se zvyšoval protitlak a nakonec by bylo nutné provést mechanické čištění. Za vodním závěsem následuje závěs plynného dusíku, který vytváří bariéru proti vlhkosti a izoluje vodní páru od komponent v předchozí části systému, zároveň zpomaluje vnitřní korozi kovových částí.

Stupeň 4 – dvoustupňové mokré čištění v náplňové věži. Ochladěný, prachový plyn vstupuje do dvouhadicové náplňové čistící věže. Naplnění – inertní strukturovaný materiál s vysokým poměrem povrchu k objemu – maximalizuje kontakt mezi plynem a kapalinou, čímž se zajistí účinné absorbování kyselých vedlejších produktů (HF z rozkladu NF3, HCl z rozkladu DCS) do oběhového vodního proudu. Dvoustupňový návrh poskytuje postupné čištění: první stupeň zpracovává hlavní kyselou zátěž, druhý stupeň zajišťuje dokončení čištění. Teplotní senzor na výstupu z věže nepřetržitě monitoruje teplotu výfukového plynu a poskytuje reálná procesní data pro bezpečnostní blokace a analýzu trendů.

Stupeň 5 — Řízený výfuk a odčerpávání energie. Ošetřený plyn vystupuje prostřednictvím výfukového portu procesu ISO100, navrženého pro připojení ke střednímu výfukovému systému výrobního zařízení při záporném tlaku −100 až −50 mmH2O. Samostatný výfukový port skříně ISO100 zajišťuje ventilaci uzavřeného prostoru. Nádrž na vodu z PP (polypropylenu) má vícevrstvou bariérovou konstrukci, která brání proniknutí cizích částic do čerpadla pro oběh kapaliny. Odvod vody je aktivně řízen napájeným odčerpávacím čerpadlem – nikoli gravitací – s výkonem až 230 L/min při výšce dopravy až 16 metrů, vybaveným kombinací pneumatické kulové klapky a zpětné klapky, která zabraňuje zpětnému toku. Tato aktivní odvodní konstrukce eliminuje požadavek na instalaci odvodního připojení pod úrovní podlahy, čímž se zjednodušuje integrace do stávajících uspořádání technických zařízení výrobního zařízení.

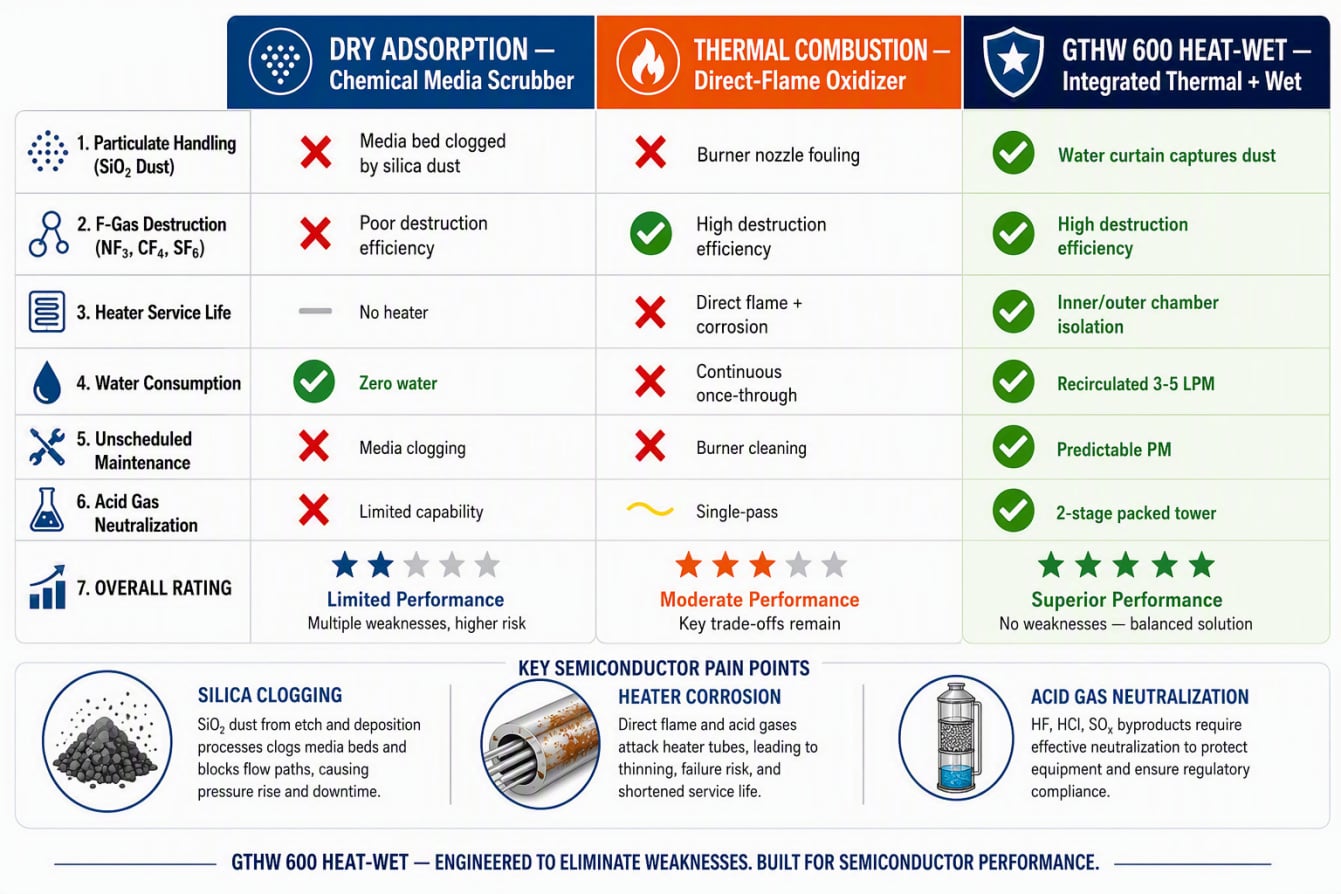

Část 3: GTHW 600 versus suchá adsorpce a spalování — Když integrovaný tepelně-vlhký proces zvítězí

Volba mezi suchou adsorpcí, spalováním a tepelně-mokrou eliminací není otázkou toho, která technologie je „lepší“ – jde o to, která technologie odpovídá složení průtokového plynu. Integrovaná tepelně-mokrá architektura zařízení GTHW 600 je upřednostňovanou volbou v případě, že výfukový plyn procesu současně obsahuje tepelně stabilní sloučeniny (NF3, CF4, SF6), které vyžadují destrukci za vysokých teplot, prekurzory kyselin (DCS, chlorové leptací chemikálie), které vyžadují mokré čištění, a plyny tvořící částice (SiH4), které ucpe suchá filtrační média.

Tři provozní ukazatele, ve kterých se GTHW 600 odlišuje od samostatných alternativ:

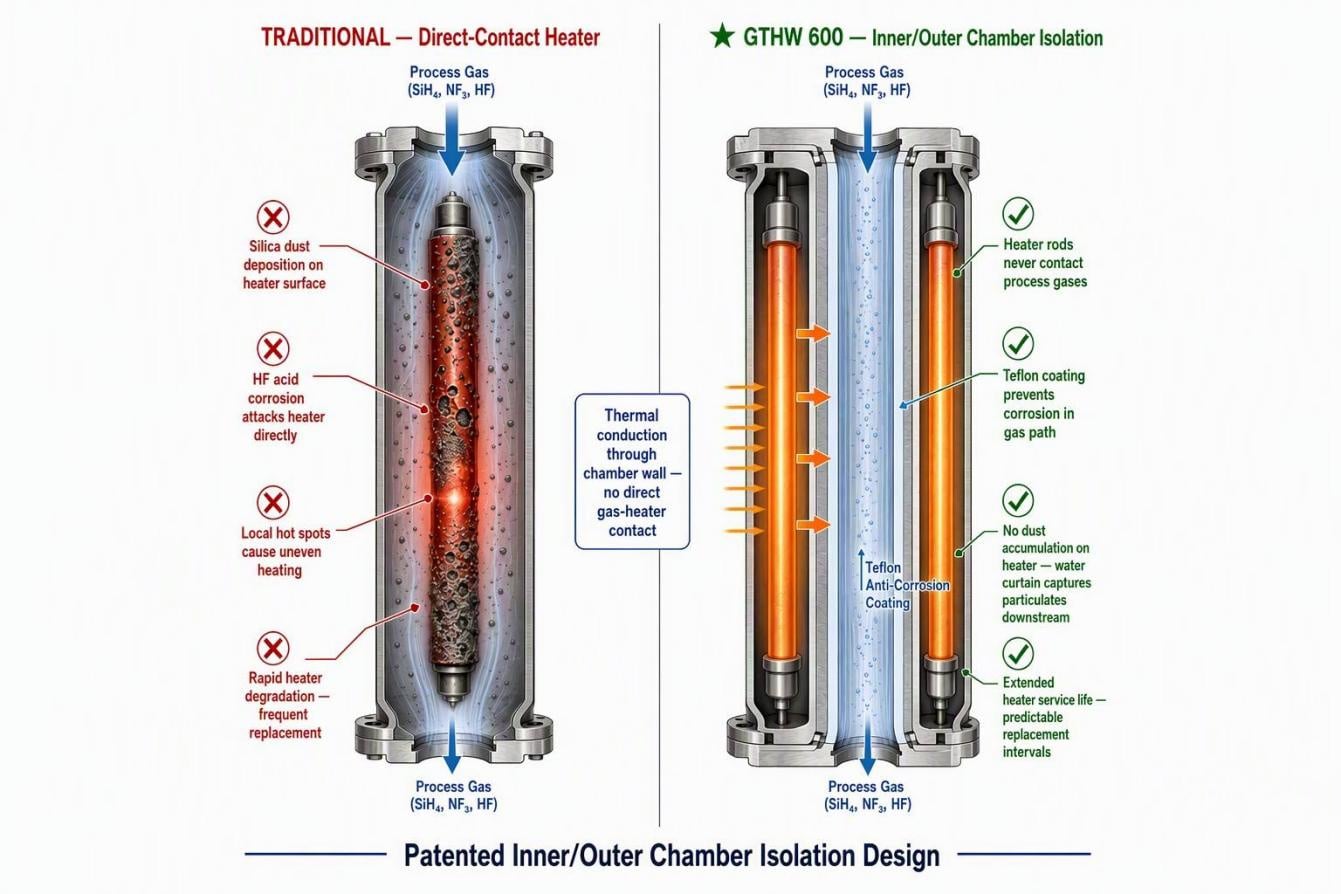

Životnost topného tělesa – hlavní náklad na údržbu u tepelných odstraňovačů. U topných těles přímého kontaktu v odsiřovacích zařízeních spalovacího typu dochází k neustálému koroznímu útoku a usazování částic na povrchu topného tělesa. Izolace vnitřní a vnější komory u modelu GTHW 600, spojená s povlakem z teflonu na povrchu vnitřní komory, odděluje topné těleso od prostředí procesního plynu. Toto není jen postupné zlepšení trvanlivosti topného tělesa – je to zásadní rozdíl v režimu poruchy. Topná tělesa u konstrukcí s izolovanou komorou selhávají kvůli běžnému únavovému poškození způsobenému tepelným cyklováním; topná tělesa u konstrukcí s přímým kontaktem selhávají kvůli chemickému útoku. Rozdíl v intervalu údržby mezi těmito dvěma režimy poruchy se měří násobky, nikoli procenty.

Zpracování částic — hlavní náklad na údržbu při suché adsorpci. Ložiska suchých odlučovačů, která zpracovávají výfuk obsahující silan, akumulují prášek SiO2, který zaplní mezery mezi částicemi adsorbentu, zvyšuje protitlak a snižuje kontakt plynu s aktivními povrchy adsorbentu. Médium je třeba vyměnit ne proto, že je vyčerpána jeho chemická adsorpční kapacita, ale protože je ložisko fyzicky ucpané. Vodní záclona GTHW 600 zachycuje částice v kapalné fázi a odvádí je prostřednictvím systému odvodňování — žádné pevné médium se nemůže ucpat a žádná neplánovaná výměna není vyvolána zatížením částicemi.

Spotřeba vody a kapalných odpadů – hlavní provozní nákladová záležitost u mokrých odlučovačů. Zařízení GTHW 600 recirkuluje čistící vodu prostřednictvím PP nádrže, přívod městské vody činí pouze 3–5 litrů za minutu. Systém odvodů elektrické energie vypouští odpadní vodu v řízených intervalech, nikoli nepřetržitě, čímž se celková spotřeba vody snižuje ve srovnání s konstrukcemi mokrých odlučovačů s jednorázovým průtokem. Pro polovodičové továrny v oblastech s nedostatkem vody představuje tato architektura recirkulace významný provozní rozdíl.

Část 4: Certifikace SEMI S2 a integrace FMCS

GTHW 600 má certifikaci SEMI S2 – mezinárodní bezpečnostní normu pro vybavení používané v polovodičovém průmyslu. Pro týmy odpovědné za nákup vybavení do čistých dílen eliminuje tento certifikát nutnost nezávislého bezpečnostního posouzení, urychluje proces kvalifikace dodavatelů a splňuje požadavky pojišťoven i regulační dokumentaci. Certifikace zahrnuje elektrickou bezpečnost, protipožární opatření, ergonomii a označování varování před nebezpečími – celý rozsah bezpečnostních parametrů vybavení, které musí technici provozu ověřit před schválením instalace.

Standardní komunikační box a tříbarevné věžové světlo (běh/pohotovost/alarm) poskytují okamžitou vizuální indikaci stavu na výrobní ploše čisté místnosti a podporují integraci do systému FMCS prostřednictvím protokolů Modbus RTU/TCP a dalších průmyslových protokolů. Tím se odlučovač přemění z izolovaného pomocného zařízení na sledovaný a dokumentovaný uzel v síti správy zařízení – což je požadavek pro čisté místnosti, které provozují environmentální řízení podle ISO 14001, nebo které usilují o splnění standardu SEMI S23 pro úsporu energie.

Závěr: Integrovaná tepelně-chemická architektura systému GTHW 600 není kompromisem mezi tepelným oxidačním zpracováním a mokrým čištěním — je to záměrné konstrukční rozhodnutí pro proudy plynu, které vyžadují obě metody. Pro polovodičové výrobní závody (fab), které zpracovávají chemii CVD s použitím silanu, fluorovaných plynů pro leptání a výfukové plyny obsahující vodík jediným systémem pro odstraňování škodlivin, nejde o otázku výběru mezi tepelným a chemickým zpracováním. Otázkou je, zda systém integruje obě metody — s materiálovým inženýrstvím, které umožňuje přežít korozivní vedlejší produkty takového provozu, a s konstrukcí izolace, která zajišťuje, že intervaly údržby odpovídají plánovaným výrobním zastávkám závodu, nikoli neplánovaným výpadkům nástrojů.
