Skříně pro plynové lahve — první linie obrany pro bezpečnost s nebezpečnými plyny v laboratorních a průmyslových prostředích

Shrnutí: Tlakové lahve se stlačenými plyny patří mezi nejvíce podceňovaná rizika v laboratořích, farmaceutických zařízeních a chemických závodech. Jedna jediná netěsnící lahve helia, vodíku, silanu nebo amoniaku – nezjištěná v nepřehledném skladovacím prostoru – může způsobit nedostatek kyslíku, požár, výbuch nebo expozici toxickým látkám ještě dříve, než zaměstnanci vůbec zaznamenají poruchu. Skříně pro tlakové lahve jsou inženýrsky navrženým bezpečnostním řešením, které pasivní uskladnění lahví přeměňuje na aktivní správu rizik: uzavírají úniky, detekují uvolnění plynů, spouštějí automatické uzavření plynových přívodů a zajišťují nepřerušené zásobování prostřednictvím inteligentního přepínání. Skříně pro tlakové lahve řady QG od společnosti Shenzhen Wofly Technology integrují do jednoho účelově navrženého pouzdra poloautomatické přívodní panely s funkcí vyplachování, vícesenzorové alarmové systémy a bezpečnostní závory řízené PLC, čímž pokrývají celý řetězec rizik spojených s bezpečností plynů, který standardní skladovací regály a nepřehledné stanice pro tlakové lahve nezvládnou.

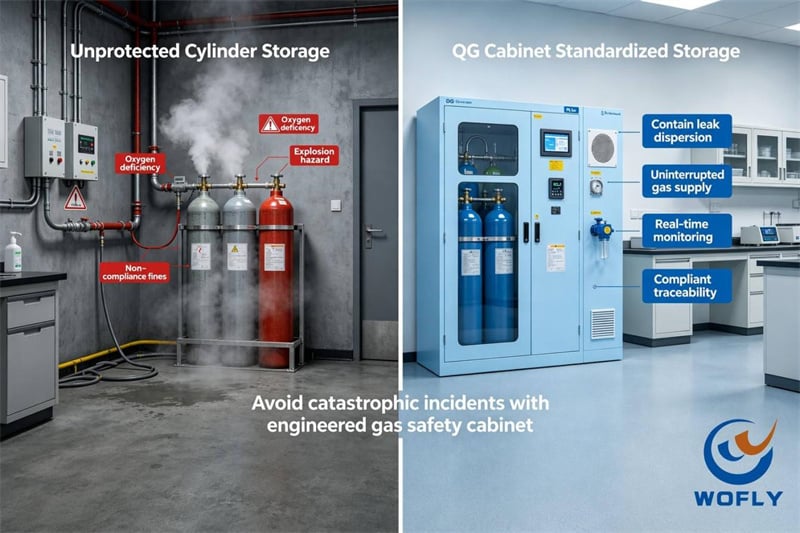

Část 1: Skutečná rizika nechráněného skladování tlakových lahví

Bezpečnostní údaje z průmyslu trvale uvádějí tlakové lahve s komprimovaným plynem mezi pět nejnebezpečnějších kategorií rizik v laboratorních a průmyslových prostředích. Rizika jsou klamně jednoduchá:

Únik plynu je neviditelný, dokud není zaznamenán. Helium, dusík, argon a oxid uhličitý jsou bez zápachu a bezbarvé. Pomalý únik z uvolněného připojení ventilu lahve nebo z opotřebovaného flexibilního potrubí může v uzavřené místnosti vytloukat kyslík bez jakéhokoli smyslového varování. Pokles obsahu kyslíku pod 19,5 % způsobuje narušení rozhodovacích schopností; pod 16 % dochází k ztrátě vědomí během několika minut. V laboratořích, kde personál pracuje u pracovních stolů vedle míst skladování lahví, čas mezi začátkem úniku a vznikem závažné zdravotní mimořádné situace se měří na minuty.

Toxické a hořlavé plyny zvyšují rizikový profil. Vodík má široký rozsah hořlavosti (4–75 % ve vzduchu) a energii zapálení tak nízkou jako 0,02 mJ – elektrostatický výboj z laboratorního pláště dokáže zapálit směs vodíku se vzduchem. Silan je pyroforický a vznítí se samovolně při kontaktu se vzduchem. Amoniak, chlor a chlorovodík jsou toxické již v koncentracích v částech na milion. Pro zařízení, která tyto plyny zpracovávají, není skříň pro tlakové lahve volitelným vybavením – je to technické opatření, které zabrání tomu, aby únik plynu vedl ke zranění nebo úmrtí.

Pravidla pro dodržování předpisů se celosvětově stávají přísnější. Norma NFPA 55 (Kód pro stlačené plyny a kryogenní kapaliny) stanovuje maximální povolené množství, vzdálenosti mezi zařízeními a požadavky na větrání pro skladování plynových lahví. Nařízení OSHA 1910.101 vyžaduje souladní skladování a manipulaci. Místní požární předpisy stále častěji vyžadují detekci plynů a automatické uzavírání pro skladování toxických a hořlavých plynů. Nedodržení těchto předpisů ohrožuje provozy pokutami, odpovědností pojišťoven a v případě nehody i trestním stíháním za nedbalost.

Část 2: Jak inženýrsky navržená skříň pro plynové lahve odstraňuje řetězec rizik

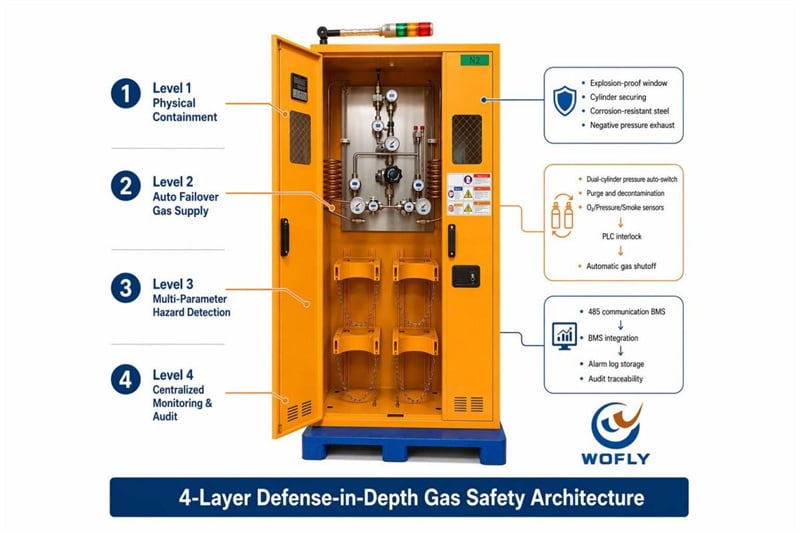

Skříně pro plynové lahve řady QG od společnosti Wofly Technology řeší bezpečnost práce s plyny na čtyřech úrovních a vytvářejí architekturu vícevrstvé ochrany, kterou žádné samostatné bezpečnostní zařízení nedokáže poskytnout:

· Úroveň 1 — Fyzické uzavření. Skříň z pozinkované oceli o tloušťce 1,5 mm, po kyselinovém očištění a fosfátování pro ochranu proti korozi a elektrostatickému náboji, tvoří trvanlivý primární obal. Pozorovací okno ze výbušně odolného skla umožňuje vizuální kontrolu bez nutnosti otevírání skříně. Větrací otvory a výfukový port umístěný na vrcholu (navržený pro připojení osmotiského ventilátoru při podtlaku 200–300 Pa) zajišťují nepřetržitou výměnu vzduchu a zabrání hromadění plynů i před dosažením detekčních prahových hodnot. Nastavitelné svěrky pro lahve a pedál na spodní části pro otevírání usnadňují bezpečné nakládání a vykládání lahví – tím se snižuje nejrizikovější krok při manipulaci s lahvemi z hlediska chyb obsluhy.

· Úroveň 2 — Inteligentní dodávka plynu s automatickým přepínáním. Poloautomatický panel pro dodávku plynu funguje na principu přepínání podle rozdílu tlaků: dvě pozice plynových lahví, každá vybavená regulátorem nastaveného tlaku, vytvářejí záměrný tlakový rozdíl tak, že strana s vyšším tlakem zajišťuje dodávku plynu jako první. Při vyčerpávání hlavní lahve klesá tlak na kritickou úroveň (což spustí alarm nízkého tlaku) a záložní lahve automaticky převezmou dodávku plynu. Tato architektura zaručuje nepřerušovanou dodávku plynu bez zásahu operátora – a tím eliminuje prostoj výroby a ztrátu dat, ke kterým dochází, pokud jediná lahve vyprázdní během nočního experimentu nebo nepřetržitého provozu procesu. Funkce vyplachování, aktivovaná pomocí samostatných vyplachovacích ventilů na každé straně dodávky, odstraňuje atmosférickou kontaminaci po výměně lahví a zachovává čistotu plynu pro analytické aplikace.

· Úroveň 3 — Detekce nebezpečí na základě více parametrů. Skříň integruje tři nezávislé detekční kanály: tlakové senzory na obou přívodních trubkách válce (výstup 4–20 mA), detektor koncentrace O₂ pro sledování úniku inertního plynu a detektor kouře pro včasná varování před požárem. Na rozdíl od samostatných detektorů plynů, které pouze vyvolají poplach, řídicí jednotka PLC ve skříni provádí naprogramovaná bezpečnostní opatření: poplach 1. stupně (zvukové a vizuální upozornění) pro varování před dosažením mezních hodnot a poplach 2. stupně, který aktivuje automatické elektromagnetické uzavření plynového přívodu při překročení kritických mezí.

· Úroveň 4 — Centrální monitorování a auditní stopa. Integrovaná varovná jednotka zaznamenává všechny události poplachu s časovými razítky a identifikátory kanálů a ukládá přibližně týden historie. Rozhraní datové sběrnice RS-485 umožňuje připojení ke systémům řízení budov (BMS) nebo platformám pro monitorování zařízení. Tím se bezpečnost při práci s plyny mění z lokální funkce závislé na obsluze na dokumentovaný a auditovatelný systém — což splňuje požadavky na dokumentaci podle normy ISO 45001 pro systémy řízení bezpečnosti a ochrany zdraví při práci a rámce GLP pro dodržování pravidel v laboratořích.

Část 3: Kdo potřebuje skříň pro plynové lahve — a jaké typy plynů jsou pokryty

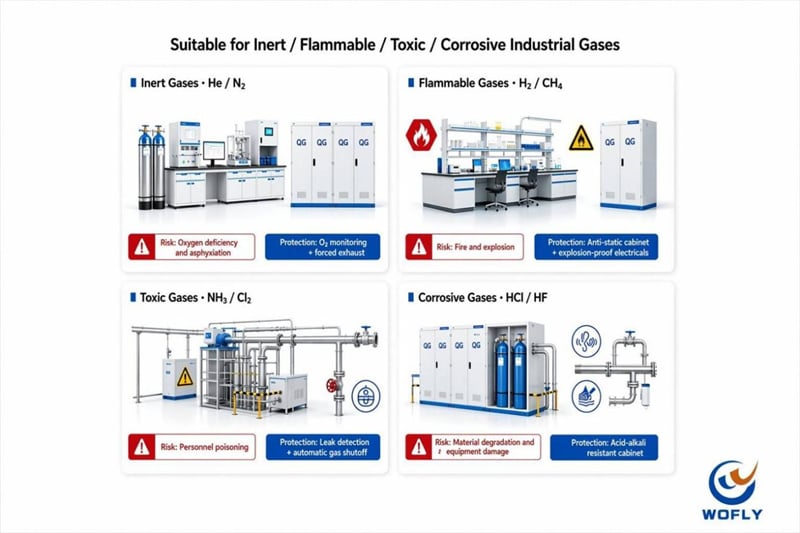

Skříň řady QG je konfigurována podle konkrétního použití a podporuje celou škálu laboratorních a průmyslových plynů:

Inertní plyny (He, N₂, Ar, CO₂) — používané jako nosný plyn v plynové chromatografii (GC), plazmový plyn v ICP-MS, pro vyplňování rukavicových boxů a kryogenní aplikace. Hlavním rizikem je vytlačení kyslíku. Monitorování koncentrace O₂ a nucené větrání jsou klíčovými bezpečnostními funkcemi.

Hořlavé plyny (H2, CH4, C2H2, C3H8) — používané jako palivový plyn pro plamenný detektor iontů (FID), v reakcích hydrogenace a při plamenovém těsnění. Protistatická konstrukce skříně, výbušně bezpečné elektrické komponenty a závazné propojení s detektorem plynů jsou nezbytné.

Jedovaté plyny (NH3, Cl2, HCl, H2S) — používané v chemické syntéze, leptání polovodičů a úpravě vody. Automatická funkce vypnutí aktivovaná detekcí koncentrace plynu je rozhodující bezpečnostní funkcí.

Korozivní plyny (HCl, Cl2, HF) — používané v chemickém zpracování a čištění polovodičů. Konstrukce skříně odolná vůči kyselinám brání strukturálnímu poškození při dlouhodobém působení.

Pokud vaše zařízení ukládá lahve se stlačeným plynem v pracovních prostorách, ve kterých se nacházejí lidé – ať už jde o výzkumnou laboratoř univerzity, kde doktorandi pracují pozdě v noci vedle lahví helia a vodíku, laboratoř kontroly kvality léčiv, kde běží ověřené metody plynové chromatografie, které nemohou tolerovat přerušení dodávky nosného plynu, místnost pro skladování lékařských plynů v nemocnici, kde bezpečnost pacientů závisí na spolehlivém dodávání kyslíku, polovodičovou výrobní halu, kde únik silanu nebo amoniaku může vyvolat evakuaci celého zařízení, nebo stanici pro environmentální testování, kde se v jedné skladovací oblasti nachází více lahví kalibračních plynů – otázkou není, zda si můžete dovolit skříň pro lahve se stlačeným plynem. Otázkou je, zda si můžete dovolit důsledky provozu bez ní. Jedna jediná noční porucha dodávky plynu v analytické laboratoři stojí více v podobě ztracených vzorků, překalibrace přístrojů a času výzkumníků, než stojí skříň, která ji mohla zabránit. Jeden jediný hlásitelný incident expozice plynu stojí více v podobě regulačních pokut, zvýšených pojistných prémii a škody na reputaci, než celá flotila takových skříní. Skříně pro lahve se stlačeným plynem nejsou kapitálovým vybavením – jsou operačním pojištěním a poprvé se vrátí svou hodnotu tím, že selhání zabrání, nikoli tím, že ho pouze zaznamenají.

Kontakt pro média a profil společnosti

Společnost Shenzhen Wofly Technology Co., Ltd. je výrobcem průmyslových komponent pro systémy plynů a bezpečnostního vybavení s certifikací ISO po dobu 15 let, včetně skříní pro plynové lahve, poloautomatických rozváděcích panelů, detektorů plynů, tlakových reduktorů, ventilů a rozváděcích systémů. Skříně pro plynové lahve řady QG jsou individuálně konfigurovány pro konkrétní typy plynů a požadavky aplikace, včetně kompletního továrního testování a podpory při uvádění do provozu na místě. Pro technické specifikace, posouzení kompatibility plynů nebo návrhy konfigurace kontaktujte tým WOFLY Gas Safety Systems na www.szwofly.com .
