دليل التركيب والتشغيل لنموذج 2000 من الألومنيوم المسبوك

مقياس فرق الضغط

تطبيقات المنتج:

يُستخدم على نطاق واسع لقياس فروق الضغط الموجبة والسالبة في غرف النظافة أو ورش العمل النظيفة في مصانع الأدوية ومصانع الإلكترونيات؛ ويُستخدم في أنظمة تكييف الهواء، وأنظمة التكييف النظيفة، وغرف دش الهواء النظيف لقياس فروق الضغط عبر مرشحات الهواء؛ وباعتباره مكونًا مصاحبًا للآلات والمعدات الصيدلانية.

ميزات المنتج:

• هيكل من الألومنيوم المصقول بدقة بالكامل.

• آلية دودة حلزونية مغناطيسية تُلغي الاحتكاك الناتج عن نقل الحركة بالترس.

• لا يتطلب ملء داخلي بالسائل.

• حركة المؤشر بدون قصور ذاتي، بدون انحراف، وبدون عطالة تقريبًا.

• مقاومة ممتازة للاهتزاز والارتجاج.

• مقاومة فائقة للضغط الزائد، ويمكنه قياس الضغط الموجب أو السالب أو فرق الضغط.

• خيارات تركيب مرنة.

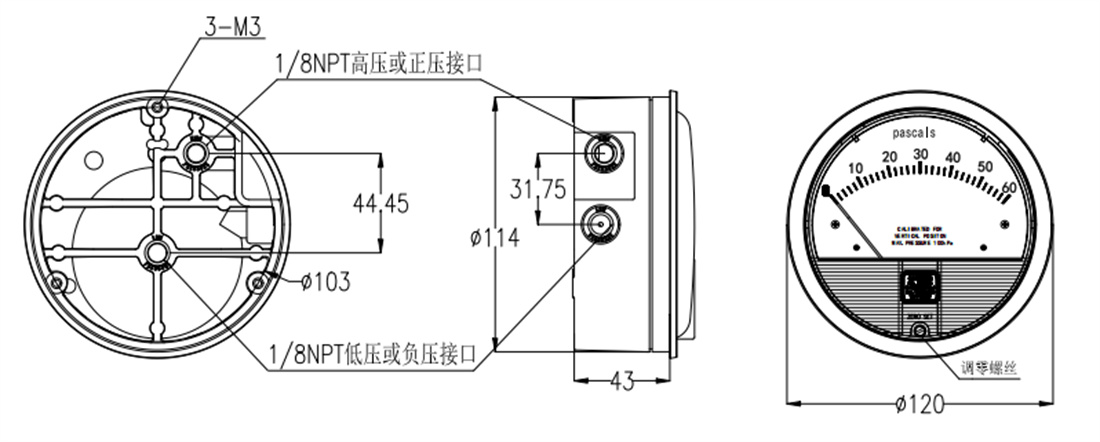

المواصفات:

• الأبعاد: 120*55.6 مم

• الوزن: حوالي 560 جرامًا

• المعالجة السطحية: طلاء بالمسحوق

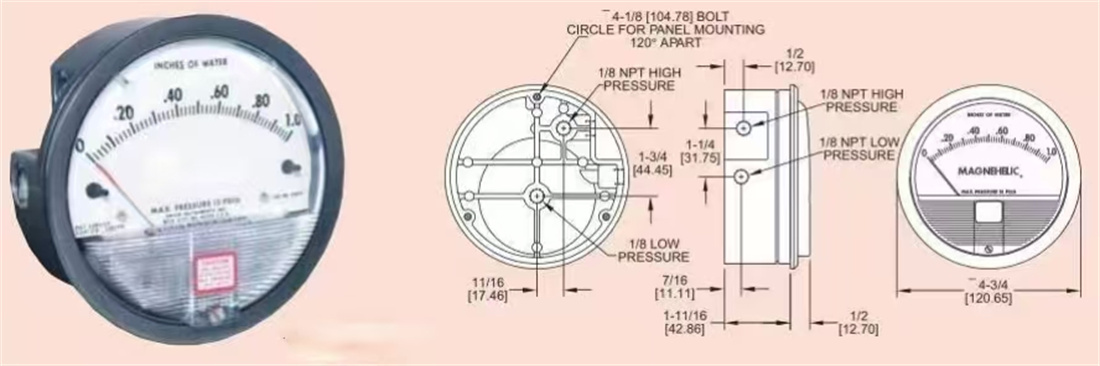

• المواسير: منفذان خلفيان ضغط عالي/منخفض بخيط أنثى 1/8NPT

• مدى القياس: الحد الأدنى 30 باسكال، الحد الأقصى 5 كيلو باسكال

• الدقة (عند 21'): +2% من المدى الكامل (+3% لطرز 125 باسكال و250 باسكال؛ +4% لنموذج 60 باسكال)

• مدى درجة الحرارة: -7'م إلى 60°م

قائمة الملحقات:

1. تركيبات خرطوم نحاسية مسننة مزدوجة

2. سدادتان رجاليتان بخيط 1/8NPT

3. قواعد تثبيت سطحية ثلاثية مع مسامير

ملاحظة:

هذا المنتج مناسب فقط للهواء أو الغازات غير المسببة للتآكل الأخرى!

التثبيت الثابت:

1. اختر موقعًا خاليًا من الاهتزازات الشديدة مع درجة حرارة محيطة لا تتجاوز 60 درجة مئوية (140 درجة فهرنهايت). تجنب التعرض المباشر لأشعة الشمس لمنع الشيخوخة المبكرة للغطاء البلاستيكي. يؤدي استخدام خراطيم هوائية طويلة جدًا إلى إطالة زمن الاستجابة؛ تأكد من عدم حدوث انثناءات في الخراطيم. إذا كانت هناك حركة مفرطة لمؤشر الجهاز بسبب ضغط نابض أو اهتزاز، يُرجى التواصل مع الشركة المصنعة للحصول على جهاز تخفيف بعنق ضيق.

2. تم معايرة عداد الضغط التفاضلي هذا في المصنع ليتم تركيبه بشكل عمودي كمعيار قياسي. إذا كان هناك حاجة لتركيب غير عمودي، يُرجى تحديد ذلك عند الطلب.

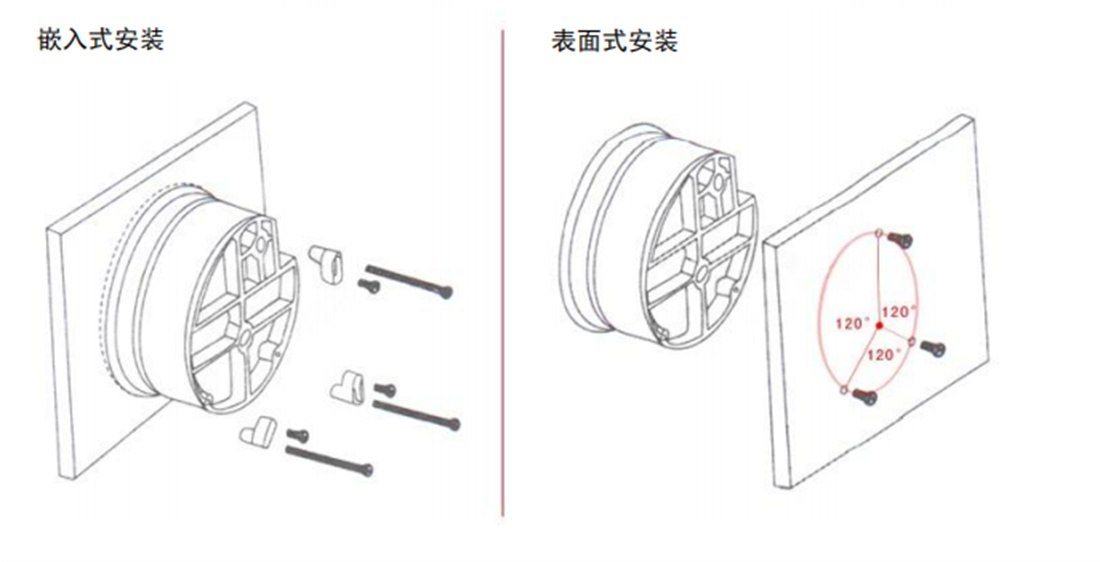

3. يتميز التركيب السطحي بوجود ثلاث ثقوب براغٍ متباعدة بزاوية 120 درجة.

4. بالنسبة للتركيب المدمج (كما هو موضح في الرسم أعلاه)، استخدم القواعد اللولبية والبراغي المتوفرة في حزمة الملحقات.

5. بعد الانتهاء من التركيب كما هو موضح أعلاه، تحقق من أن المؤشر يقع عند وضع الصفر لضمان الدقة. استخدم مفك براغي رأس مسطح لتدوير "برغي ضبط الصفر" حتى يستقر المؤشر عند علامة "0".

اتصال الضغط:

• الضغط الموجب/الضغط العالي (HIGH): اختر إما منفذ الاتصال السفلي أو الجانبي. استخدم سدادة الأنبوب المتوفرة في حزمة الملحقات لإغلاق منفذ الضغط الموجب غير المستخدم. وصّل مصدر الضغط إلى المنفذ المختار عبر تركيبة خرطوم النحاس المسنّن، واترك منفذ الضغط السلبي مفتوحًا على الجو.

• الضغط السالب/الضغط المنخفض (Low): اختر إما منفذ الاتصال السفلي أو الجانبي. استخدم سدادة الأنبوب المتوفرة في حزمة الملحقات لإغلاق منفذ الضغط السلبي غير المستخدم. وصّل مصدر الضغط إلى المنفذ المختار عبر تركيبة خرطوم النحاس المسنّن، واترك منفذ الضغط الموجب مفتوحًا على الجو.

• ضغط التفاضل: اختر إما الاتصال من الأسفل أو الجهة الجانبية. وصّل مصدر الضغط الأعلى إلى منفذ HIGH ومصدر الضغط الأدنى إلى منفذ LOW باستخدام خراطيم هوائية. قم بسد المنافذ غير المستخدمة باستخدام سدادات أنابيب.
