Manwal ta' Installazzjoni u Taħdija għall-Model 2000 minn Alluminju Mogħtij

Gażzettar ta' Pressjoni Differenzjali

Applikazzjonijiet tal-Produkt:

Użat estensiv għallkejl ta' differenzi ta' pressjoni pożittiva u negattiva f'kamar nixxef jew xogħol nixxef ta' fabbriki farmaceutiċi u fabbriki elettroniki; użat fis-sistemi HVAC, sistemi ta' kondizzjonar tat-tarf nixxef, u ħaġar tal-ajru nixxef f'kamar nixxef biex jikejl id-differenza ta' pressjoni fuq filtri tal-ajru; u bħala komponent abbinat għall-mekkinarju u l-istrumentazzjoni farmaceutika.

Karatteristiki tal-Prodott:

• Kaxxa alluminju magħmula b'mod preċiż kompletament.

• Mekkaniżmu maġnetiku spirali tal-vermejn elimina l-frizzjoni kkawżata mit-trasmissjoni tal-gear.

• Mhux meħtieġ li jimmolla likwidu ġewwa l-gażzettar.

• Il-moviment tal-puntatur mingħajr inerzja, mingħajr drift, u praktikament mingħajr istoresi.

• Reżistenza eċċellenti għall-vibrazzjoni u l-jitter.

• Reżistenza superjuri għall-ipertensjoni, ikkapaċi li jkejjlu pressjoni pożittiva, negattiva jew differenzjali.

• Għażliet fleksibbli tal-instalazzjoni.

L-ispeċifikazzjonijiet:

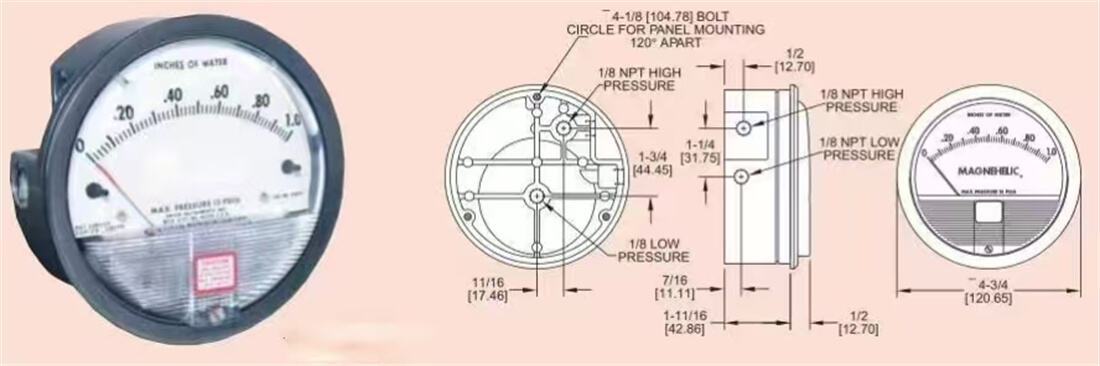

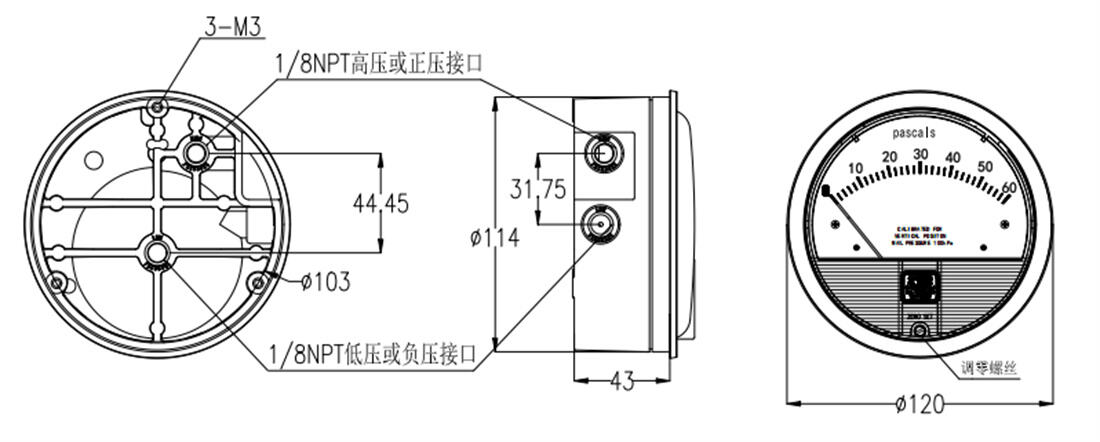

• Dimensjonijiet: 120*55.6mm

• Ponder: Madwar 560 grammi

• Trattament tal-Wiċċ: Kwappa tal-pudra

• Konnessjonijiet: Porti doppji ta’ pressjoni għolja/baxxa b’filett femminili 1/8NPT (dod)

• Span ta’ Kejl: Min 30Pa, Mass 5kPa

• Preċiżjoni (fid-darba 21'): +2% F.S. (+3% għall-moddelli ta’ 125Pa u 250Pa; +4% għall-moddell ta’ 60Pa)

• Span tat-Temperatura: -7'℃ sa 60°C

Lista ta' Aċċessorji:

1. Żewġ konnetturi tal-ħosejjes ta' ottun bil-barb

2. Żewġ tappi tal-buried mażul 1/8NPT

3. Tri skrew bbażati għall-instalazzjoni livellata u skrews

Nota:

Din il-prodott ikun adattat biss għall-ajru jew għas-sajd oħra mhux korrożivi!

Instalazzjoni Fissa:

1. Agħżel post li jkun ibbarat minn vibrazzjoni severa u b'temperatura ambjentali li ma titqieżx 60'C (140°F). Ivvita l-šaf ta' xemx dirett biex tipprevjeni l-vjejjeġ ta' veloċità tal-kopertura plastika. Il-ħosjejjes tal-ajru eżessivi jistgħu jikkawżaw ritard fl-riżposta; assigura li m'hemm ebda knikka fil-ħosjejjes. Jekk l-oscillazzjoni tal-puntatur tkun eżessiva minħabba pressjoni pulsant jew vibrazzjoni, ikkuntattja l-manifattur biex tikseb dħul tad-dampjar tar-restrizzjoni.

2. Din il-pressjometru differenzjali twassal mill-fabbrika kalibrata għall-instalazzjoni vertikali bħala standard. Jekk ikunu meħtieġa installazzjonijiet mhux vertikali, jekk favuri speċifika dan fl-ordni.

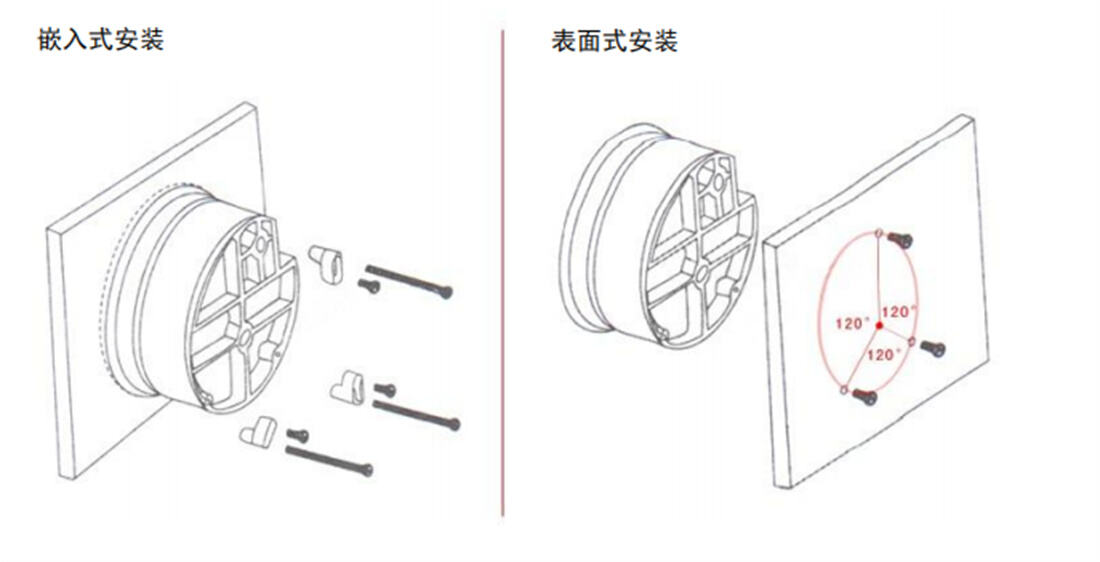

3. L-installazzjoni fuq superficie għandha tri bużi għal skrews spaċċati f'intervalli ta' 120°.

4. Għall-installazzjoni livellata (bħal imur fid-diagramma hawn fuq), uża l-bażi tas-skrews u s-skrews pprovduti fil-pakkett ta' aċċessorji.

5. Wara li tlesti l-installazzjoni kif deskritt hawn fuq, ivverifika li l-puntur ikun fil-pożizzjoni ta' żero biex tikkonferma l-akkuratazza. Uża skrewdriver ta' kap ta' pjan biex tirdum is-skruff tat-tadjustament ta' "żero" sakemm il-puntur ikun ikkomod f'al marka "0".

Konnessjoni tal-pressjoni:

• Pressjoni Pożittiva/Pressjoni Għolja (HIGH): Agħżel jew l-ewwel jew il-port tal-konnessjoni tal-ġnub. Uża l-buried tal-kondotta mogħtija fil-pakkett tal-aċċessorji biex tixki l-port tal-pressjoni pożittiva mhux użat. Ikkonnetta s-sors tal-pressjoni għall-port magħżul permezz tal-fitting tal-konduzzjoni tal-brass b’dentejn, u ħalli l-port tal-pressjoni negattiva miftuħ għall-atmosfera.

• Pressjoni Negattiva/Pressjoni Baxxa (Low): Agħżel jew l-ewwel jew il-port tal-konnessjoni tal-ġnub. Uża l-buried tal-kondotta mogħtija fil-pakkett tal-aċċessorji biex tixki l-port tal-pressjoni negattiva mhux użat. Ikkonnetta s-sors tal-pressjoni għall-port magħżul permezz tal-fitting tal-konduzzjoni tal-brass b’dentejn, u ħalli l-port tal-pressjoni pożittiva miftuħ għall-atmosfera.

• Pressjoni Differenzjali: Agħżel jew l-erba' t’isfel jew dik tas-siġġiewwa. Qabbad sors pressjoni ogħja għall-port Għoli u sors pressjoni baxx għall-port BAXX bl-użu ta’ tubi tal-ajr. Imsaħ il-portijiet mhux użati b’bużi tal-kondotta.
