حل توصية باختيار غاز عالي النقاوة

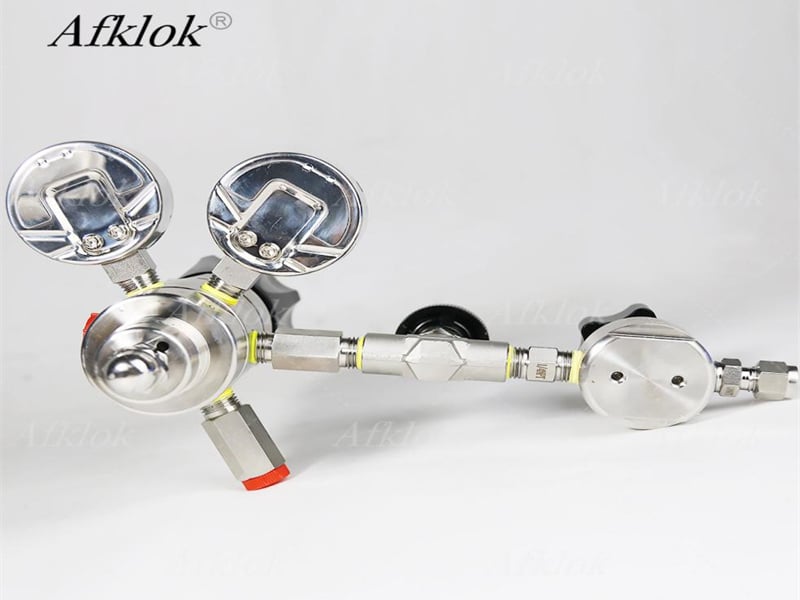

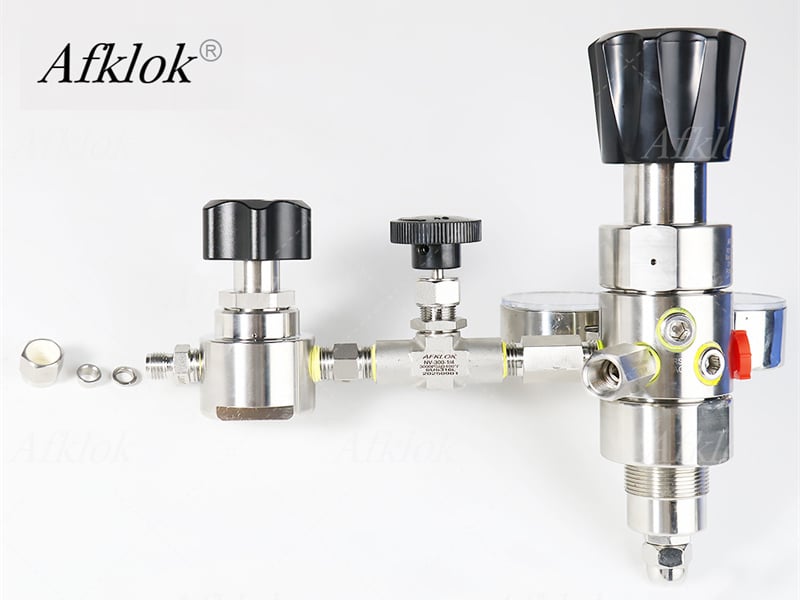

التكوين: منظم ضغط سلسلة R1D + صمام إبرة + صمام غشائي + صمامات فحص.

الخصائص

يُقدِّم هذا التكوين أعلى مستوى من السلامة، وأدق تحكم، ويُحسِّن حماية نقاء الغاز إلى أقصى حد. ومقابل ذلك، يرتفع السعر ويكون هناك احتمال بزيادة مقاومة التدفق.

وظيفة

1. منظم الضغط

يقلل الضغط العالي القادم من الأسطوانة (مثلاً 15 ميجا باسكال) إلى نطاق ضغط وسيط مستقر وآمن في خطوة واحدة، مما يوفر نقطة ضغط مستقرة للتحكم الدقيق في المصب.

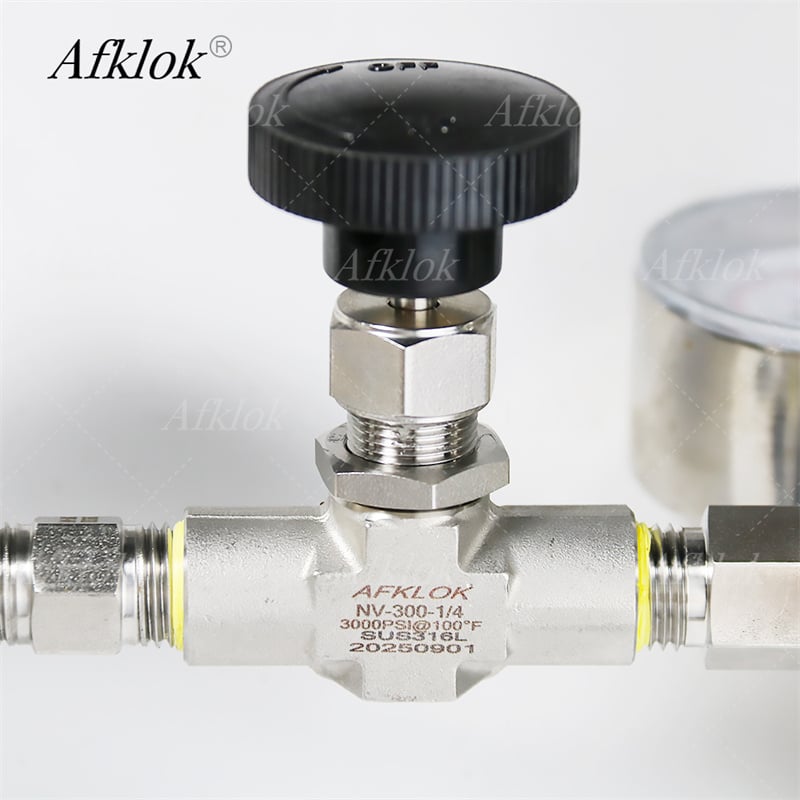

2. صمام الإبرة

يُفعَّل مكبسًا على شكل إبرة عبر خيط دقيق لتحقيق تعديل مستمر وخطي ودقيق لتدفق الغاز. وظيفته الأساسية هي الدقة.

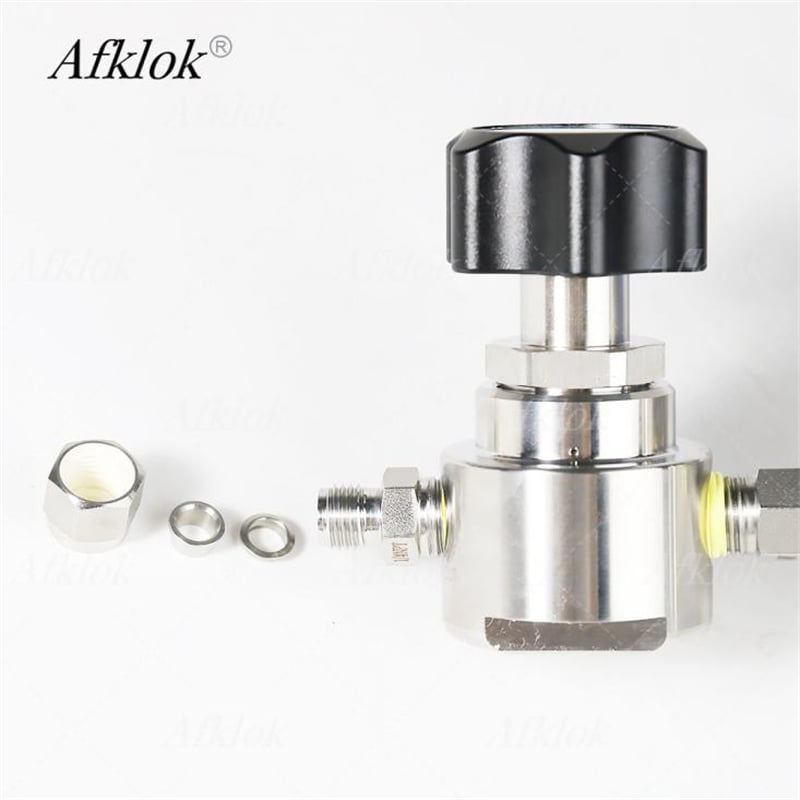

3. الصمام الغشائي

يستخدم غشاءً مرنًا لإغلاق أو فتح مسار التدفق بالكامل. وعند الإغلاق، يُشكّل الغشاء ختمًا تامًا لقناة التدفق، ما يحقق نظريًا صفر تسرب. ووظيفته الأساسية هي الختم المطلق.

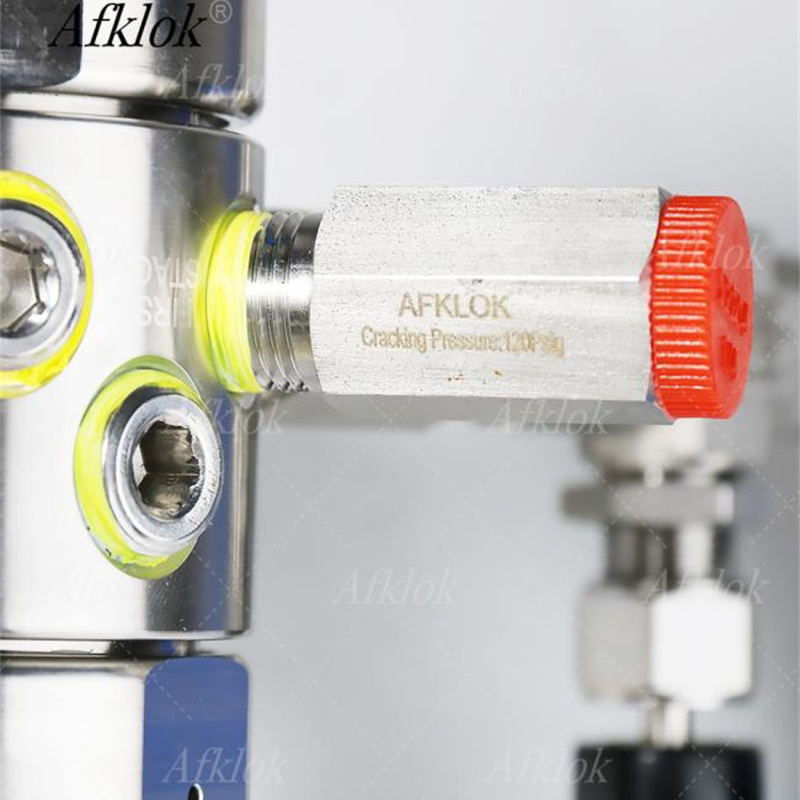

4. صمام الفحص (صمام عدم العودة)

يسمح بمرور الغاز في اتجاه واحد فقط ومنع تدفقه العكسي تلقائيًا. وفي هذا التكوين المتقدم، تتمثل مهمته الأساسية في منع وسائط العملية من التدفق العكسي والتسبب في تلوث مصدر الغاز.

أبرز نقاط الاستخدام وتوصيات الاختيار

1. توافق المواد أمر بالغ الأهمية

بالنسبة للغازات المسببة للتآكل (مثل HCl، Cl₂)، يجب أن تكون جميع المكونات (جسم الصمام، الحجاب، الختم) مصنوعة من سبائك خاصة (مثل هاستيلوي أو مونيل) أو من الفولاذ المقاوم للصدأ عالي الجودة (مثل 316L)، مع خضوعها لعلاج عقيم صارم على السطح.

2. مطابقة نوع التوصيل

تستخدم هذه الأنظمة عادةً وصلات معدنية محكمة بالإطباق الوجهاني، مثل وصلات VCR أو وصلات الكبس المزدوج، بدلاً من الخيوط التقليدية، لضمان نقاء فائق وانعدام التسرب تمامًا.

3. تسلسل التركيب الصحيح

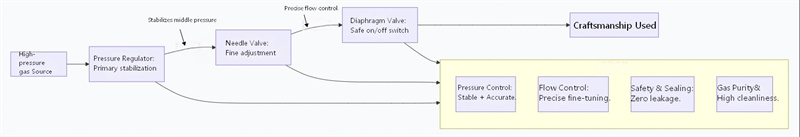

الترتيب القياسي من الأسطوانة إلى نقطة الاستخدام هو: الأسطوانة → صمام الأسطوانة → منظم الضغط → الصمام الإبرة → الصمام الغشائي → الأنابيب → معدات التفاعل. ويشغل الصمام الغشائي دور صمام العزل الأقرب إلى نقطة الاستخدام.
