Werkingsbeginsel en Installasievoorsorgmaatreëls van Bimetaltermometers

Werkingprinsip

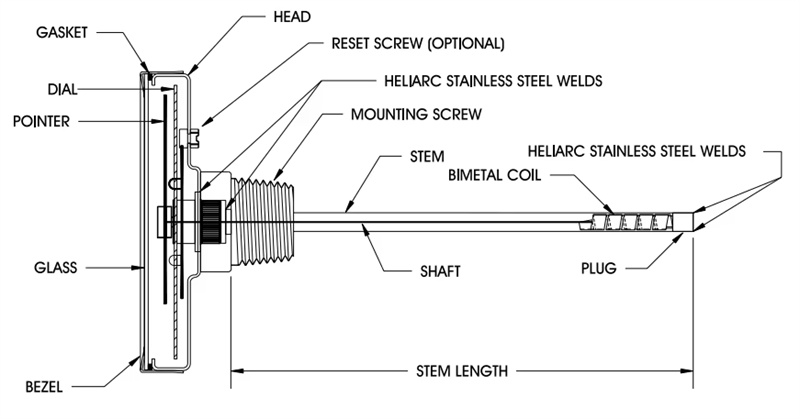

Die werkingsbeginsel van 'n bimetaltermometer is gebaseer op twee metale met verskillende termiese uitsettingskoëffisiënte. Om die temperatuurmetingsensitiwiteit te verbeter, word die metaalplate gewoonlik in 'n spiraalvormige spoel gevorm. Wanneer die temperatuur van die meervoudige metaalplate verander, brei elke laag metaal in verskillende grade uit of trek dit saam, wat veroorsaak dat die spiraalspoel op- of afgewikkel word.

Aangesien een einde van die spiraalspoel vasgemaak is en die ander einde verbind is aan 'n vry draaiende wyser, kan die wyser die temperatuur op 'n sirkelvormige skaal aandui wanneer die bimetalstrip 'n temperatuurverandering opspoor.

Die temperatuurmetingsreeks van hierdie tipe instrument is gewoonlik tussen -80℃ en +500℃, met 'n toelaatbare fout van ongeveer 1,5% van die skaalreeks.

Klassifikasie

Gewone bimetaltermometers, skokbestand bimetaltermometers, en elektriese kontak bimetaltermometers.

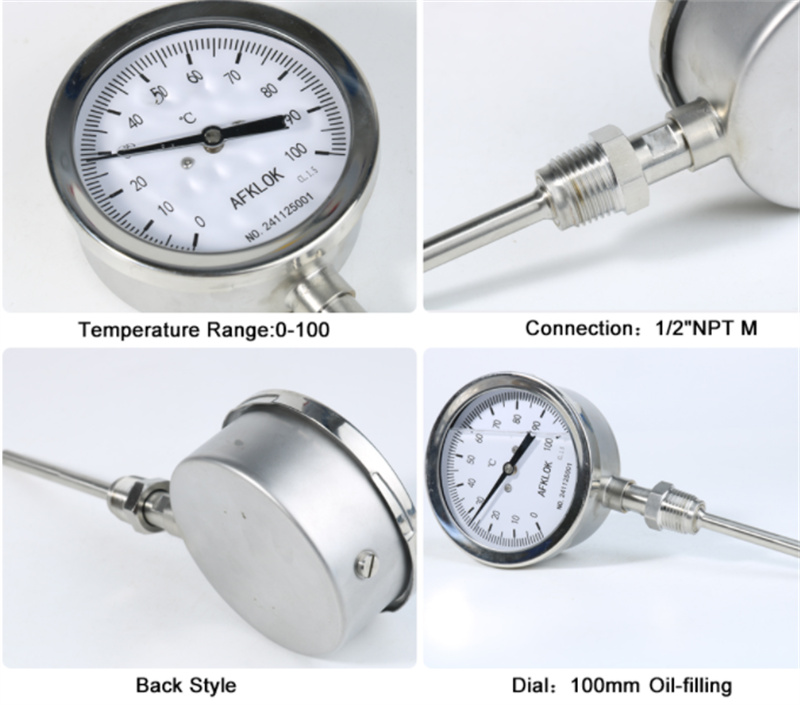

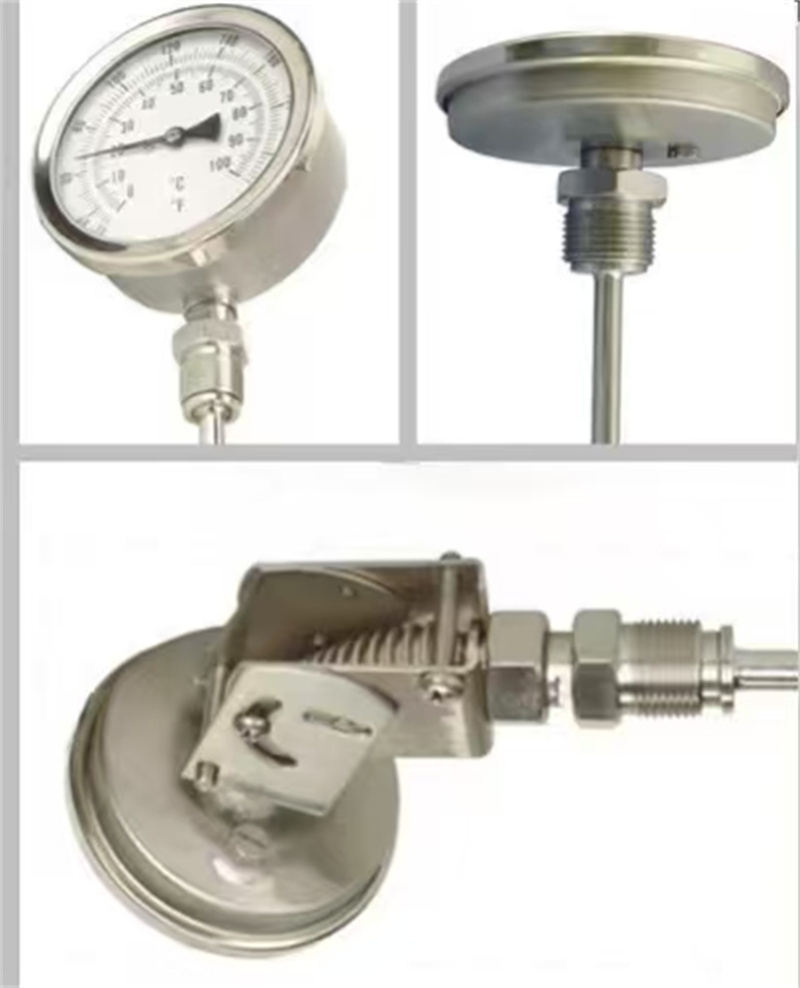

Volgens die verbindingsrigting tussen die wyserplaat en die beskermende buis van die bimetaltermometer, kan dit in vier tipes verdeel word: assele tipe, radiale tipe, 135° hoek tipe, en universele tipe.

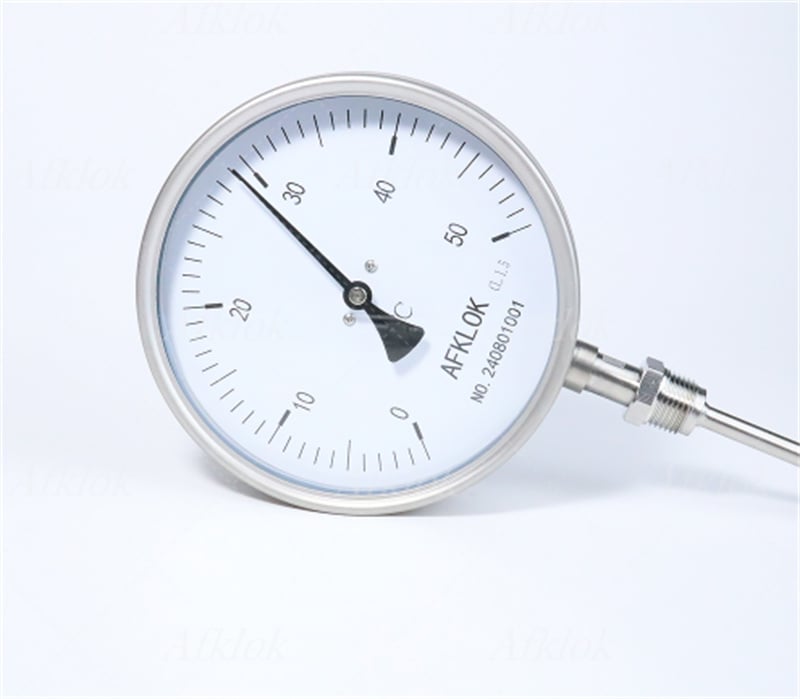

① Assele bimetaltermometer: Die wyserplaat is loodreg op die beskermende buis aangesluit.

② Radiale bimetaltermometer: Die wyserplaat is parallel met die beskermende buis aangesluit.

③ 135° hoek bimetaltermometer: Die wyserplaat is teen 'n 135° hoek aan die beskermende buis aangesluit.

④ Universele bimetaltermometer: Die verbindingshoek tussen die wyserplaat en die beskermende buis kan willekeurig aangepas word.

Keuse en Gebruik

Wanneer 'n bimetaltermometer gekies word, moet volle oorweging gegee word aan die werklike toepassingsomgewing en vereistes, soos wyserplaatdeursnee, akkuraatheidsklas, installasie- en vasmaakmetode, tipe van medium gemeet, en omgewingsgevare. Daarbenewens moet faktore soos koste-prestasieverhouding en onderhoudslas ook in ag geneem word.

Verder moet die volgende punte in ag geneem word tydens die gebruik van bimetaltermometers:

A. Die lengte van die beskermende buis van die bimetaltermometer wat in die medium gemeet word, moet groter wees as die lengte van die temperatuursensor. Gewoonlik is die onderdompellinglengte groter as 100mm, en die onderdompellinglengte vir die 0-50℃-reeks is groter as 150mm om meetakkuraatheid te verseker.

B. Verskeie tipes binne-metaal termometers is nie geskik vir die meting van die temperatuur van media in oop houers nie, en elektriese kontaktermometers moet nie gebruik word in beheerkringe waar daar groot bedryfsvibrasies is nie.

C. Tydens berging, gebruik, installasie en vervoer van die binne-metaal termometer, moet botsing met die beskermende buis vermy word. Buig of vervorm nie die beskermende buis nie, en gebruik die termometer nie as 'n sleutel nie.

D. Die termometer moet geregeld ingekeek word onder normale gebruikstoestande, gewoonlik elke ses maande. Elektriese kontaktermometers mag nie werk onder swaar vibrasies nie om te voorkom dat die betroubaarheid van die kontakte beïnvloed word.

E. Die temperatuur waarteen die instrument gereeld werk, behoort verkieslik binne 1/3 tot 2/3 van die skaalreeks te wees.
