Použití speciálních plynů v průmyslu LED optoelektroniky

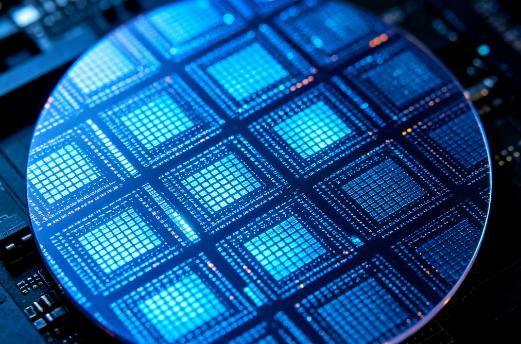

Epitaxe je široce uznávána jako klíčový krok při výrobě LED čipů. Kvalita epitaxního procesu přímo určuje svítivou účinnost, rovnoměrnost vlnové délky a životnost LED čipů. Tento kritický proces podporuje vysoce přesný systém specializovaných plynů.

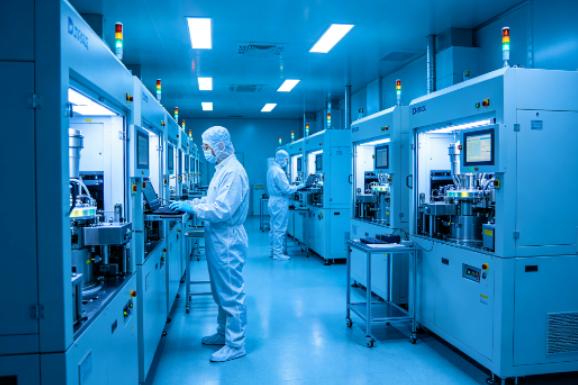

S rychlým rozvojem nových technologií displejů, jako jsou Mini LED a Micro LED, stoupají požadavky na výrobní prostředí i procesní materiály. Čistota, stabilita a spolehlivost dodávek specializovaných plynů se staly klíčovými faktory omezujícími průmyslový rozvoj.

Epitaxe: Počáteční bod "růstu" LED čipů

V řetězci hodnot LED tvoří epitaxní technologie, zařízení a materiály tři pilíře výroby epitaxních waferů. MOCVD (kovově-organická chemická parní depozice) je současně dominantní technologií pro růst epitaxních waferů a uznávaným průmyslovým postupem, nyní základní technikou pro výrobu většiny optoelektronických materiálů.

Základním principem MOCVD je dodávka organokovových sloučenin a hydridů obsahujících konkrétní prvky jako prekurzorů do reakční komory pomocí nosného plynu. Chemické reakce probíhají na substrátu za vysoké teploty, čímž vzniká jednokrystalová epitaxiální vrstva. Tento proces klade extrémně vysoké nároky na čistotu plynů, přesnost průtoku a stabilitu.

Základní role speciálních plynů při epitaxiálním růstu

Ultračisté speciální plyny plní v epitaxii různé funkce:

Reakční plyny:

● Vysokocyklostní arsin (AsH3), fosfin (PH3) a amoniak (NH3) jsou hlavními reakčními plyny, které dodávají prvky 5. skupiny (arsen, fosfor, dusík) pro vytvoření polovodičových sloučenin spolu s prvky 3. skupiny.

Dopovací plyny:

● Silan (SiH4) umožňuje N-typové dopování při výrobě arsenidu gallia a přesně řídí elektrické vlastnosti epitaxiálních vrstev. Chlorovodík (HCl) a chlor (Cl2) se běžně používají jako leptací plyny pro jemné leptání a úpravu povrchu.

Nosné plyny:

● Argon (Ar), dusík (N2) a helium (He) přepravují prekurzory do reakční komory a zároveň udržují inertní prostředí pro proces.

Organické zdroje:

● Mezi klíčové organické zdroje patří trimethylgallium (TMGa), trimethylindium (TMIn), trimethylhliník (TMAl), diethylzinek (DEZn) a bis(cyklopentadienyl)magnesium (Cp2Mg), které poskytují prvky III. skupiny a p-typové dopanty.

Čistota: klíčová proměnná určující kvalitu LED

Vzhledem k zralosti technologie sloučeninových polovodičů a zrychlení její industrializace se vývoj ultračistých speciálních plynů a organických zdrojů posunul v několika oblastech:

● Pokročilé technologie hluboké čistítky s použitím vícestupňových procesů, které udržují obsah nečistot na extrémně nízké úrovni.

● Čištění vnitřních stěn tlakových lahví a potrubí elektropolováním a elektrochemickým leštěním za účelem prevence sekundární kontaminace během dodávky plynů.

● Detekce stopových nečistot se posouvá od úrovní ppm a ppb směrem k úrovním ppt.

● Trvalé zlepšování čištění a analýzy kovových nečistot na úrovni ppt.

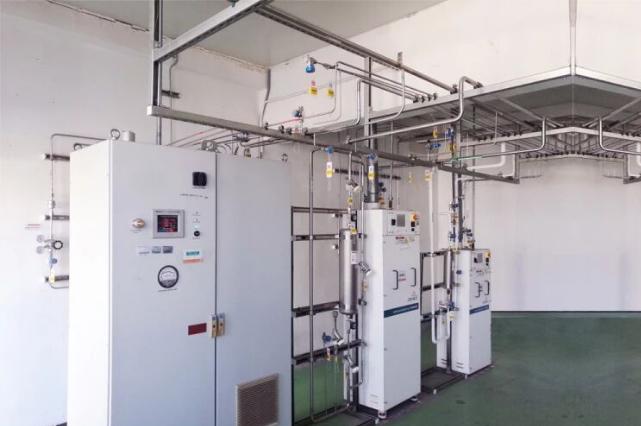

● Úprava výfukových plynů s poplachovými systémy a integrovaným bezkontaminačním dodávkovým systémem plynů za účelem zajištění bezpečnosti a souladu s environmentálními předpisy.

● Vysokopřesné příprava směsí speciálních plynů tak, aby přesně vyhovovaly požadavkům různých technologických procesů.

● Technologie filtrace částic, včetně testování a filtrace částic o velikosti 0,01–0,002 μm.

Vezměme si amoniak, nejvíce používaný plyn v průmyslu LED: jeho čistota se vyvinula od elektronické čistoty (5N) přes 5,5N a 5,7N až po tzv. "modrý amoniak" (6,4N), který je široce využíván při výrobě nitridu gallia.

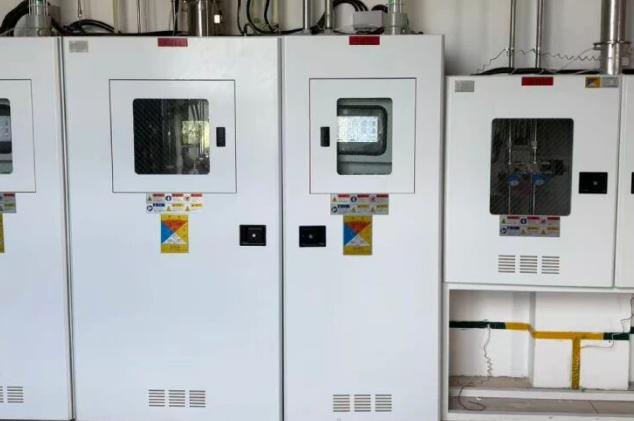

Protože nečistoty jako vlhkost a uhlovodíky jsou přísně omezeny, zatímco většina speciálních plynů je chemicky aktivní a obtížně udržitelná v čistém stavu, se čistota plynů a spolehlivost dodávkových systémů staly prioritou číslo jedna pro výrobce polovodičů.
