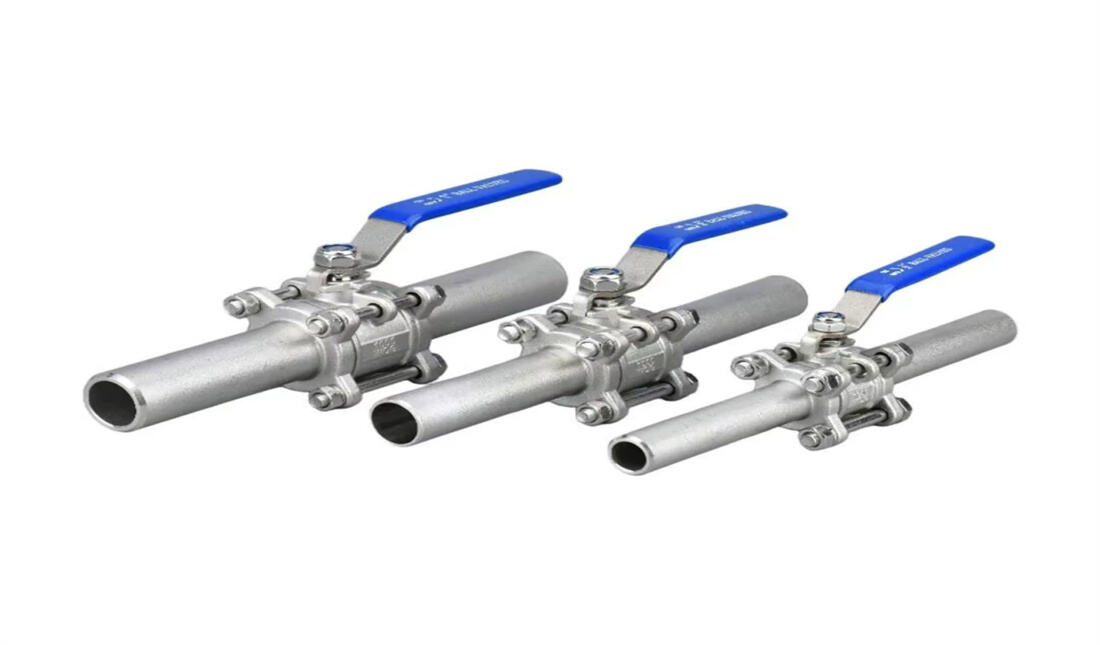

Třídílný navařovací koulový ventil s prodloužením

Třídílný prodloužený sváraný kulový kohout je pokročilý a specializovaný průmyslový ventil, který kombinuje snadnou údržbu třídílné konstrukce, spolehlivé těsnění přivařovacího spoje a možnost přímého svařování bez demontáže, čímž se zabrání úniku těsnění.

01 Konstrukce výrobku

Třídílný prodloužený sváraný kulový kohout se skládá hlavně z tělesa ventilu, víka, kulového členu, kužele, těsnicího kroužku a páky.

02 Princip činnosti

Proces spouštění

● Uzavřená poloha: Ve uzavřené poloze je kulový člen mechanicky stlačován kuželem a pevně přitlačován k sedlu ventilu.

● Otáčení pákou proti směru hodinových ručiček: Při otočení pákou proti směru hodinových ručiček se současně otáčí i kužel a kulový člen, čímž se kulový kohout otevírá.

Proces uzavírání

● Otevřená poloha: V otevřené poloze je kulový člen mechanicky stlačován kuželem a pevně přitlačován k sedlu ventilu.

● Otáčejte pákou ve směru hodinových ručiček: Při uzavírání otočte pákou ve směru hodinových ručiček, čímž se otočí i vřeteno a koule, což způsobí uzavření koule.

03 Výkonové vlastnosti

1. Dobrá těsnicí funkce

Těsnicí sedlo tříčlenné prodloužené svařované koulové klapky je vyrobeno z těsnicích materiálů, jako je PTFE a PPL, čímž se účinně zabrání úniku kapaliny a zajišťuje se bezpečný provoz potrubí.

2. Snadno ovladatelné

Ovládací točivý moment rotační koule je relativně malý, vyžaduje pouze otočení o 90 stupňů. ° Lze ji plně otevřít nebo plně uzavřít, což umožňuje snadnou a rychlou obsluhu, vhodnou pro situace vyžadující časté používání.

3. Vysoká odolnost proti korozi

Těleso ventilu a vnitřní komponenty mohou být vyrobeny z různých materiálů, jako jsou 304, 316L, 2205, 2507 a WCB, které se přizpůsobí korozním vlastnostem různých médií a nabízejí vysokou odolnost proti korozi.

04 Teplota a tlak

Rozsah teplot

Třídílný prodloužený svařovaný kulový kohout, v závislosti na různých materiálech těsnění a konstrukčních návrzích, vykazuje různé teplotní rozsahy, které může snést:

1. Třídílný prodloužený svařovaný kulový kohout s těsněním z PTFE (polytetrafluoretylénu): obvykle vhodný pro teplotní rozsah od -20 ℃ do 150 ℃ vlevo i vpravo. PTFE má vynikající odolnost proti korozi a nízký koeficient tření a může tak v tomto teplotním rozsahu zachovávat dobrý těsnicí účinek a provozní pružnost.

2. Třídílný prodloužený svařovaný kulový kohout z PPL PTFE odolá vyšším teplotám a je obecně schopen pracovat v teplotním rozsahu od -50 ℃ do 250 ℃ zleva doprava. Kulové kohouty s těsněním z PPL PTFE mohou v tomto teplotním rozsahu udržet dobrý těsnicí výkon.

Úroveň tlaku

Rozsah provozního tlaku třídílného prodlouženého svařovaného kulového kohoutu obvykle závisí na jeho konkrétním modelu a specifikacích.

Obecně lze říci, že pracovní tlak tohoto typu ventilu je v rozmezí PN1,0–6,4 MPa, ale existují i některé speciální modely, které vydrží vyšší tlaky. Při výběru třídílného prodlouženého svařovaného kulového kohoutu proto musí uživatelé vybrat vhodný model a provedení na základě svých skutečných potřeb a požadavků tlaku v potrubním systému.

05 Oblasti použití
