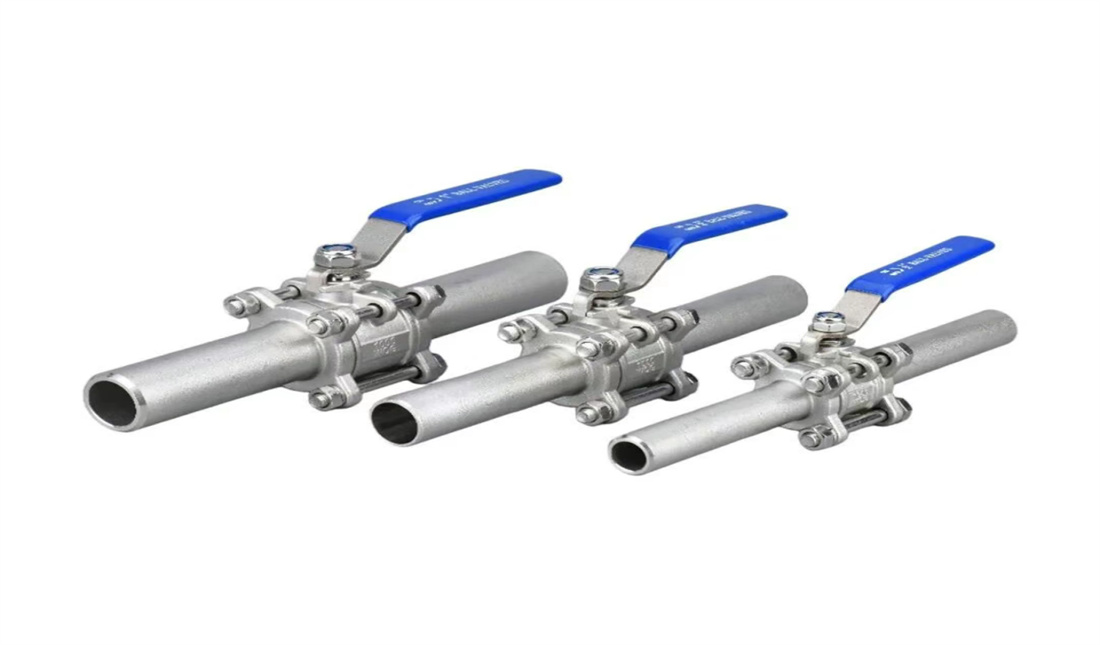

Drie-dele Uitgebreide Gesweiste Kogelklep

Die drie-deel uitgebreide gesweiste kogelklep is 'n gevorderde en gespesialiseerde industriële klep wat die maklike instandhouding van 'n drie-deel struktuur kombineer, die stewige sealing van 'n butt-sweisverbinding, en die vermoë om direk te sweis sonder demontasie, wat voorkom dat die afdigting lek.

01 Produkstruktuur

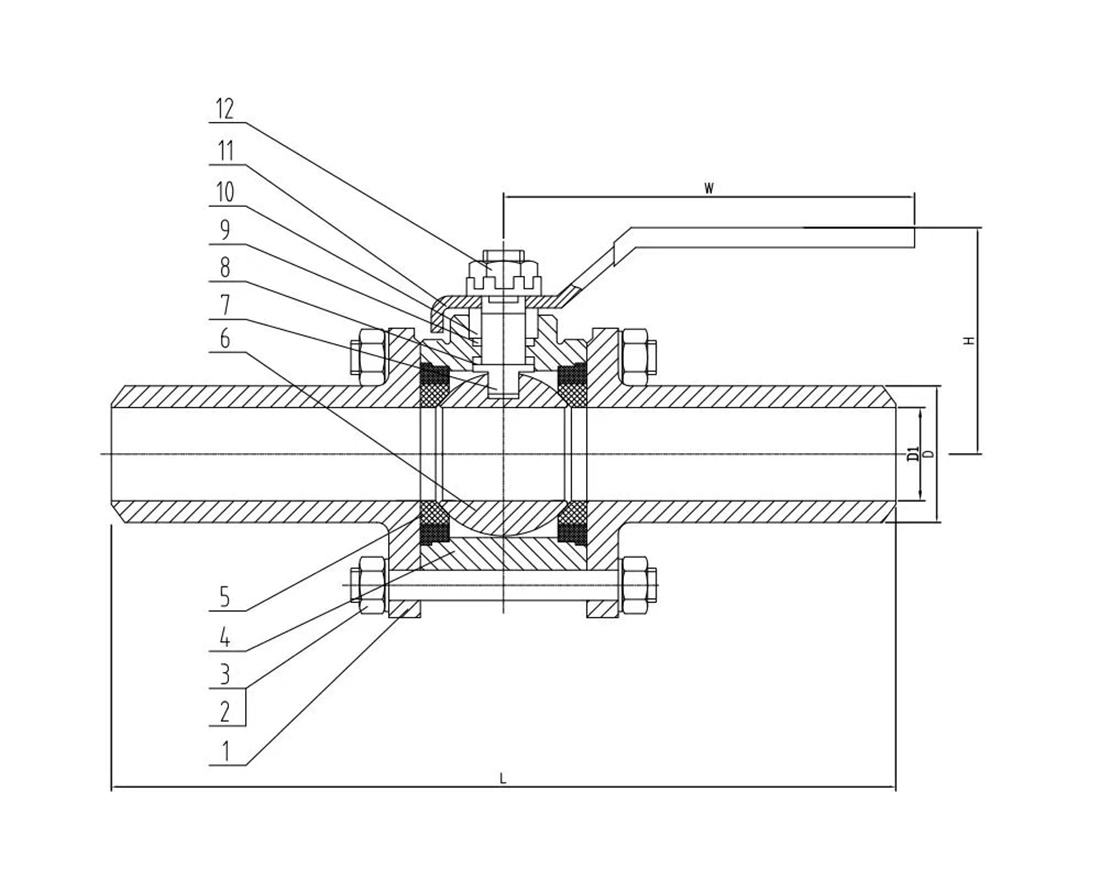

Die drie-deel uitgebreide gesweiste kogelklep bestaan hoofsaaklik uit die klep liggaam, klep deksel, kogel, klepstam, afdigtingsring en handvatsel.

02 Werkingsbeginsel

Aanskakelproses

● Geposeer posisie: In die toegedraaide posisie word die kogel meganies deur die klepstam gedruk en styf teen die klepsaal vasgedruk.

● Draai die handvatsel linksom: Wanneer die handvatsel linksom gedraai word, draai die klepstam en die kogel saam, wat veroorsaak dat die kogel oopgaan.

Toedraaiproses

● Oop posisie: In die oop posisie word die kogel meganies deur die klepstam gedruk en styf teen die klepsaal vasgedruk.

● Draai die handvatsel kloksgewys: Wanneer dit toegemaak word, draai die handvatsel kloksgewys, en die klepspil en bal sal ook roteer, wat veroorsaak dat die bal toegaan.

03 Prestasie-eienskappe

1. Goed versegeling prestasie

Die sitplek van die drie-dele uitgebreide gesweiste kogelklep is vervaardig van versegelingsmateriaal soos PTFE en PPL, wat doeltreffend voorkom dat vloeistof lek en veilige pyplynbedryf verseker.

2. Maklik om te bedryf

Die bedryfstrekkrag van die roterende kogelklep is relatief klein, en vereis slegs 'n 90-grade rotasie. ° Dit kan volledig oop- of toegemaak word, wat dit maklik en vinnig om te bedien maak, geskik vir situasies wat gereelde gebruik vereis.

3. Sterk korrosieweerstand

Die klephuis en interne komponente kan van verskillende materiale soos 304, 316L, 2205, 2507 en WCB vervaardig word, wat kan aanpas by die korrosie-eienskappe van verskillende media en sterk korrosieweerstand bied.

04 Temperatuur en druk

Temperatuurbereik

Die drie-deels uitgebreide gesweiste kogelklep, afhanklik van die verskillende digtingsmateriale en strukturele ontwerpe, het wisselende temperatuurreekse wat dit kan hanteer:

1. Drie-deels uitgebreide gesweiste kogelklep met PTFE (politetrafluoroetileen) digting: gewoonlik geskik vir -20 ℃ tot 150 ℃ die temperatuurreeks aan linkers- en regterkant. PTFE het uitstekende korrosiebestandheid en 'n lae wrywingskoëffisiënt, en kan binne hierdie temperatuurreeks goeie digtingsvermoë en bedryfsbuigsaamheid behou.

2. Die drie-deels uitgebreide gesweiste kogelklep vervaardig van PPL PTFE kan hoër temperature weerstaan en is gewoonlik in staat om te werk by -50 ℃ tot 250 ℃ Werk in 'n temperaturomgewing wat wissel van links na regs. PPL PTFE-afgedigte kogelkleppe kan goeie digtingsvermoë in hierdie temperatuurreeks behou.

Drukvlak

Die bedryfsdrukreeks van 'n drie-deels uitgebreide gesweiste kogelklep hang gewoonlik af van sy spesifieke model en spesifikasies.

In die algemeen lê die bedryfsdruk van hierdie tipe klep tussen PN1,0-6,4MPa, maar daar is sommige spesiale modelle wat hoër drukke kan hanteer. Gebruikers moet dus die toepaslike model en spesifikasies kies op grond van hul werklike behoeftes en die drukvereistes van die pypstelsel wanneer hulle 'n drie-deel uitgebreide gesweiste kogelklep kies.

05 Toepassingsareas
