„Knihovna přizpůsobených dílů“ pro potrubní systémy, která podporuje vysokorychlostní výrobu

Definice potrubních tvarovek

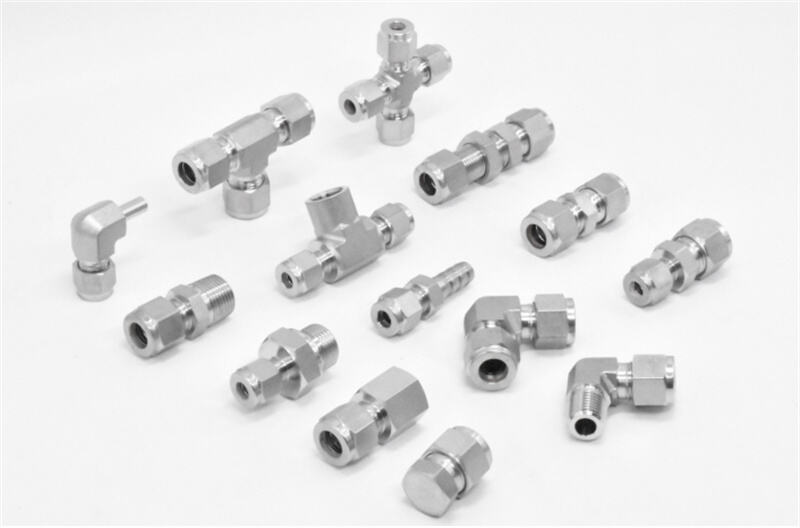

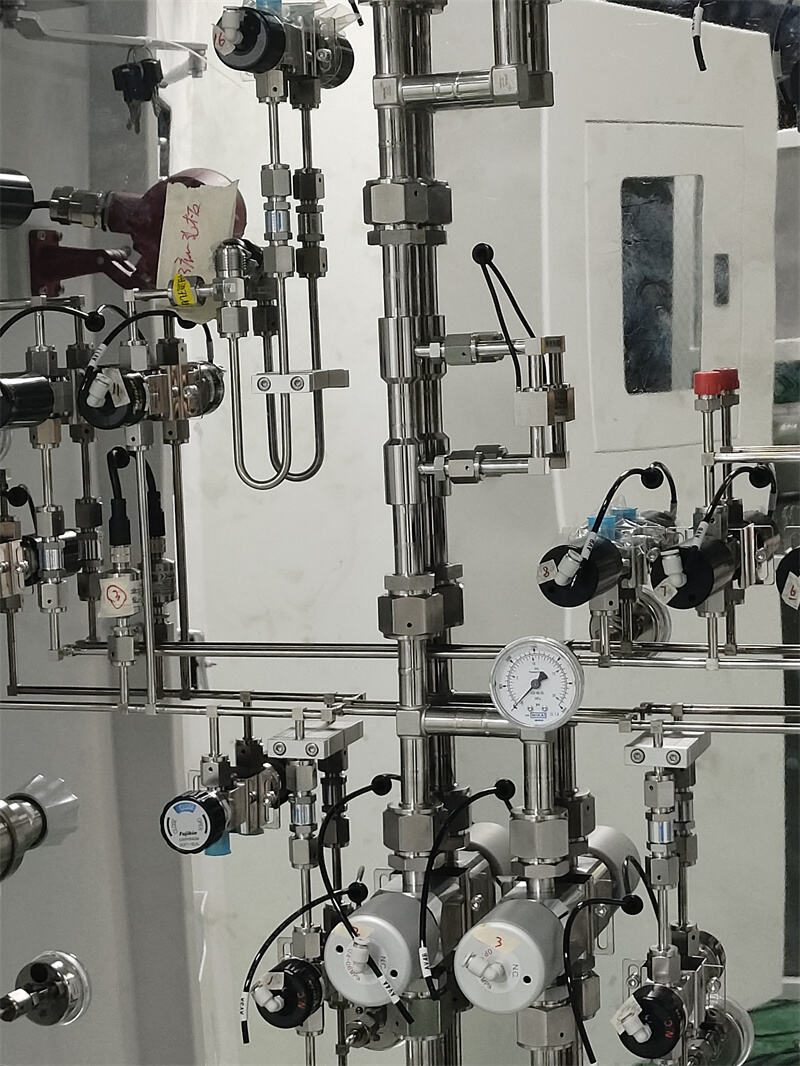

Potrubní tvarovka je obecný termín pro součásti potrubního systému, které plní funkce jako spojování, řízení, změna směru, rozdělování toku, těsnění a podpora.

Základní úvod k potrubním tvarovkám

Všechny ocelové potrubní tvarovky jsou tlakové tvarovky. Na základě různých technologií zpracování je lze rozdělit do čtyř hlavních kategorií: přivařované tvarovky (včetně svařovaných i nesvařovaných typů), přírubové tvarovky, závitové tvarovky a přírubové tvarovky.

Běžné klasifikace

Potrubní tvarovky existují ve velkém množství druhů a lze je třídit z více hledisek, včetně použití, způsobu připojení, materiálu, výrobní metody, výrobního standardu, poloměru ohybu a tlakové třídy:

podle použití

Typ spojení potrubí: Používá se k propojení potrubí mezi sebou, včetně přírub, spojek, tvarovek, svorek, šroužků, hadicových svorek atd.

Typ změny směru: Používá se ke změně směru potrubí, hlavně tvarovky a ohyby.

Typ změny průměru potrubí: Slouží k úpravě průměru potrubí, zahrnuje redukce (excentrické/zužující potrubí), zmenšující oblouky, odbočné výstupy a zesílené potrubí.

Typ připojení větve: Používá se k přidání větví do potrubí, například trojníky a kříže.

Typ těsnění potrubí: Zajišťuje těsnicí účinek potrubí, zahrnuje těsnění, pásku na závit, provazové konopí, slepé příruby, zátky, zátupy, víka a svařované zátky.

Typ upevnění potrubí: Slouží k upevnění potrubí, zahrnuje pojistné kroužky, tažné háky, zvedací očka, podpěry, konzoly, svorky na potrubí atd.

Podle způsobu připojení

Rozděleno na svařované tvarovky, závitové tvarovky, tvarovky s přesuvnou objímkou, přírubové tvarovky, tvarovky s hrotem, lepené tvarovky, teploválcované tvarovky, ohýbané elastické dvojité tvarovky a tvarovky s těsnicími pryžovými kroužky.

Podle materiálu

Ocelové litinové tvarovky: Odpovídající normy: ASTM/ASME A234 WPB, WPC.

Litinové potrubní tvarovky.

Nerezové ocelové tvarovky: Zahrnují modely dle ASTM/ASME A403 WP 304-304L-304H-304LN-304N, ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti, ASTM/ASME A403 WP 321-321H, ASTM/ASME A403 WP 347-347H.

Tvarovky z nízkoteplotní oceli: Norma: ASTM/ASME A402 WPL3-WPL 6.

Vysokopevnostní ocelové tvarovky: Odpovídají ASTM/ASME A860 WPHY 42-46-52-60-65-70.

Tvarovky z jiných materiálů: Zahrnují také kované ocelové tvarovky, plastové tvarovky, PVC tvarovky, gumové tvarovky, grafitové tvarovky, PPR tvarovky, slitinové tvarovky (např. ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911, 15Mo3, 15CrMoV, 35CrMoV), PE tvarovky, ABS tvarovky, stejně jako tvarovky vyrobené z litiny, legované oceli, mědi, hliníkové slitiny a asfaltu.

Podle výrobní metody

Rozděleno na tlačené potrubní tvarovky, lisované potrubní tvarovky, kované potrubní tvarovky, lité potrubní tvarovky atd.

Podle výrobního standardu

Včetně národních standardů (GB), elektrotechnických standardů (DL), lodních standardů (CB), chemických průmyslových standardů (HG), standardů pro vodní hospodářství (CJ), amerických standardů (ANSI/ASME), německých standardů (DIN), japonských standardů (JIS), ruských standardů (GOST) atd.

Podle poloměru ohybu

Loket s dlouhým poloměrem: Poloměr ohybu je roven 1,5násobku vnějšího průměru potrubí, tedy R=1,5D (kde D je průměr lokte a R je poloměr ohybu).

Loket s krátkým poloměrem: Poloměr ohybu je roven vnějšímu průměru potrubí, tedy R=1,0D.

Podle tlakové třídy

Existuje přibližně 17 tříd tlaku, které odpovídají americkým potrubním normám, a to: Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS, Sch80, SCH100, Sch120, Sch140, Sch160, XXS. Mezi nimi jsou nejčastěji používané třídy STD a XS.
