Boru Armaturunun Tərifi

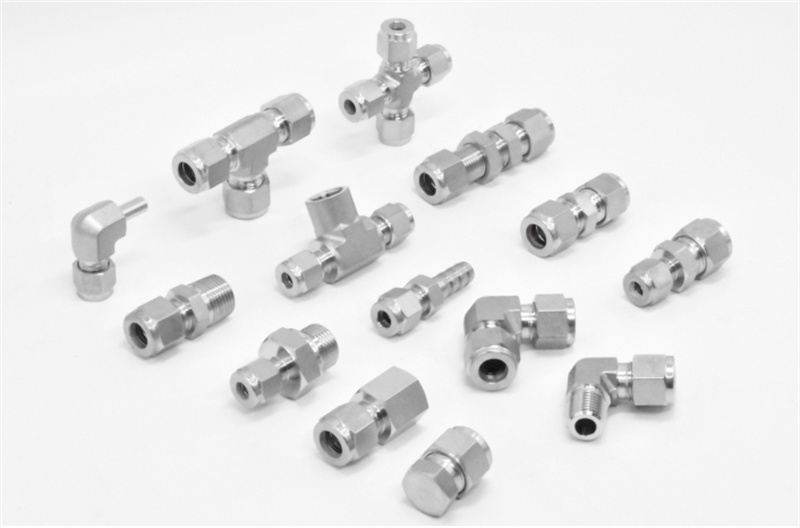

Boru armaturu, birləşdirmə, idarəetmə, istiqamət dəyişdirmə, axının bölünməsi, sıxılma və dəstək kimi funksiyaları yerinə yetirən boru kəməri sistemindəki komponentlər üçün ümumi termindir.

Boru Armaturuna Dair Əsas Giriş

Bütün stansiya boru armaturları təzyiqə davamlı olan armaturlardır. Fərqli emal texnologiyalarına əsasən onlar dörd əsas qrupa bölünür: baş-başa qaynaqlanan boru armaturu (həm qaynaqlanan, həm də qaynaqlanmayan tiplər daxil olmaqla), yuva ilə qaynaqlanan boru armaturu, rezba ilə birləşdirilən boru armaturu və flanşlı boru armaturu.

Ümumi Təsnifatlar

Boru armaturunun bir çox növləri var və tətbiq sahəsinə, birləşdirmə üsuluna, materialına, istehsal üsuluna, istehsal standartına, əyrilik radiusuna və təzyiq sinfinə görə müxtəlif ölçülərdə təsnif edilə bilər:

tətbiq Sahəsinə Göra

Boru Birləşdirmə Növü: Boruları bir-birinə birləşdirmək üçün istifadə olunur, buraya flanşlar, birliklər, boru qoşquları, keçmələr, mühafizə qabları, şlanqların keçmələri daxildir.

İstiqamət Dəyişdirmə Növü: Boruların istiqamətini dəyişdirmək üçün istifadə olunur, əsasən dirəklər və əyilmələr daxildir.

Borunun Diametrinin Dəyişdirilməsi Növü: Boruların diametrini tənzimləmək üçün istifadə olunur, konus formalı keçidlər (eksentrik/kiçilən borular), kiçilən dirəklər, çıxış budaqları və gücləndirici borular daxildir.

Budama Əlavə Növü: Kollofka və krosslar kimi kollaktorlara budaqlar əlavə etmək üçün istifadə olunur.

Kollofkanın Sıxlığı Növü: Kollofkanın sıx olmasını təmin etmək üçün istifadə olunur, keçid lövhələri, rezba izolyasiya lenti, kəndir ipliyi, kor flanşlar, boru tıxacı, kor tapa, başlıqlar və qaynaqlanmış tıxac daxildir.

Kollofkanın Sabitləşdirilməsi Növü: Kollofkanı sabitləşdirmək üçün istifadə olunur, kliklər, dartmaq kancası, qaldırma halqası, dayaq, möhür, boru bükmələri daxildir.

Qoşulma Üsuluna Göra

Yapışdırılan armatur, rezbalı armatur, manjetli armatur, klamp armatur, oturmaq armatur, yapışqanla birləşdirilmiş armatur, isti lehimlə birləşdirilmiş armatur, əyri elastik dubl lehimli armatur və rezin halqa ilə birləşdirilmiş armatur şəklində bölünür.

Materialına Göra

Döküm Polad Boru Armaturları: Uygun standartlar: ASTM/ASME A234 WPB, WPC.​

Döküm Dəmir Boru Armaturları.​

Paslanmayan Polad Boru Armaturları: ASTM/ASME A403 WP 304-304L-304H-304LN-304N, ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti, ASTM/ASME A403 WP 321-321H, ASTM/ASME A403 WP 347-347H modellərini əhatə edir.​

Aşağı Temperaturda İşləməyə Yararlı Polad Boru Armaturları: Standart: ASTM/ASME A402 WPL3-WPL 6.​

Yüksək Performanslı Polad Boru Armaturları: ASTM/ASME A860 WPHY 42-46-52-60-65-70-a uyğundur.​

Digər Materiallardan Hazırlanmış Boru Armaturları: Həmçinin döymə poladdan hazırlanan boru armaturları, plastik boru armaturları, PVC boru armaturları, rezin boru armaturları, qrafit boru armaturları, PPR boru armaturları, ərinti boru armaturları (məsələn, ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911, 15Mo3, 15CrMoV, 35CrMoV), PE boru armaturları, ABS boru armaturları, həmçinin döküm poladdan, ərinti poladdan, mis, alüminium ərintisindən və asfaltdan hazırlanan boru armaturlarını da əhatə edir.​

İstehsal Üsuluna Göre​

Sıxılmış borusu təchizatları, preslənmiş borusu təchizatları, döymə borusu təchizatları, tökmə borusu təchizatları və s. olaraq bölünür.

İstehsal standartına görə ​

Milli standartlar (GB), energetika standartları (DL), gəmiqayırma standartları (CB), kimya sənayesi standartları (HG), su sənayesi standartları (CJ), Amerika standartları (ANSI/ASME), Almaniya standartları (DIN), Yaponiya standartları (JIS), Rusiya standartları (GOST) və s. daxil olmaqla.

Əyilmə radiusuna görə

Uzun Radius Dirək: Əyriliyin radiusu borunun xarici diametrinin 1,5 qatına bərabərdir, yəni R=1,5D (burada D dirəyin diametri, R isə əyriliyin radiusudur).

Qısa Radius Dirək: Əyriliyin radiusu borunun xarici diametrinə bərabərdir, yəni R=1,0D.

Təzyiq sinfinə görə

Amerika boru standartlarına uyğun təzyiq siniflərinin təxminən 17 növü var: Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS, Sch80, SCH100, Sch120, Sch140, Sch160, XXS. Onlardan STD və XS ən çox istifadə olunan siniflərdir.
