وصلات وتجهيزات صمام أخذ العينات — دليل فني لاختيار المكونات المناسبة لأنظمة أخذ عينات الغاز والسوائل

ملخّص: في الصناعات التي تتضمن عمليات التصنيع، بدءًا من تكرير البتروكيماويات وصولًا إلى أنظمة توصيل الغاز في صناعة أشباه الموصلات، تعتمد دقة القياسات التحليلية بشكلٍ كاملٍ على سلامة العينة. فالعينة الملوثة أو غير الممثلة — والتي تنتج عن وجود حجم ميت في الموصل، أو مادة توصيل تفاعلية، أو تسرب في مقعد الصمام — تُنتج بيانات تحليلية أسوأ من عدم فائدتها: فهي مضللةٌ فعليًّا. ورغم أن موصلات وتجهيزات صمام أخذ العينات هي مكونات صغيرة جسديًّا ضمن سلسلة الأجهزة القياسية الأوسع، فإنها تُشكّل أكثر نقاط الفشل شيوعًا في تصميم أنظمة أخذ العينات. وتقدّم هذه المقالة نظرةً فنيةً عامةً لأنواع موصلات أخذ العينات، ومعايير اختيار المواد، والاعتبارات التصميمية الخاصة بالتطبيقات، وذلك للمهندسين ومُدمِجي الأنظمة الذين يبنون لوحات أخذ عينات الغاز والسوائل.

الجزء الأول: تشريح نظام أخذ العينات — لماذا تُعَد الموصلات أكثر أهمية من الصمامات

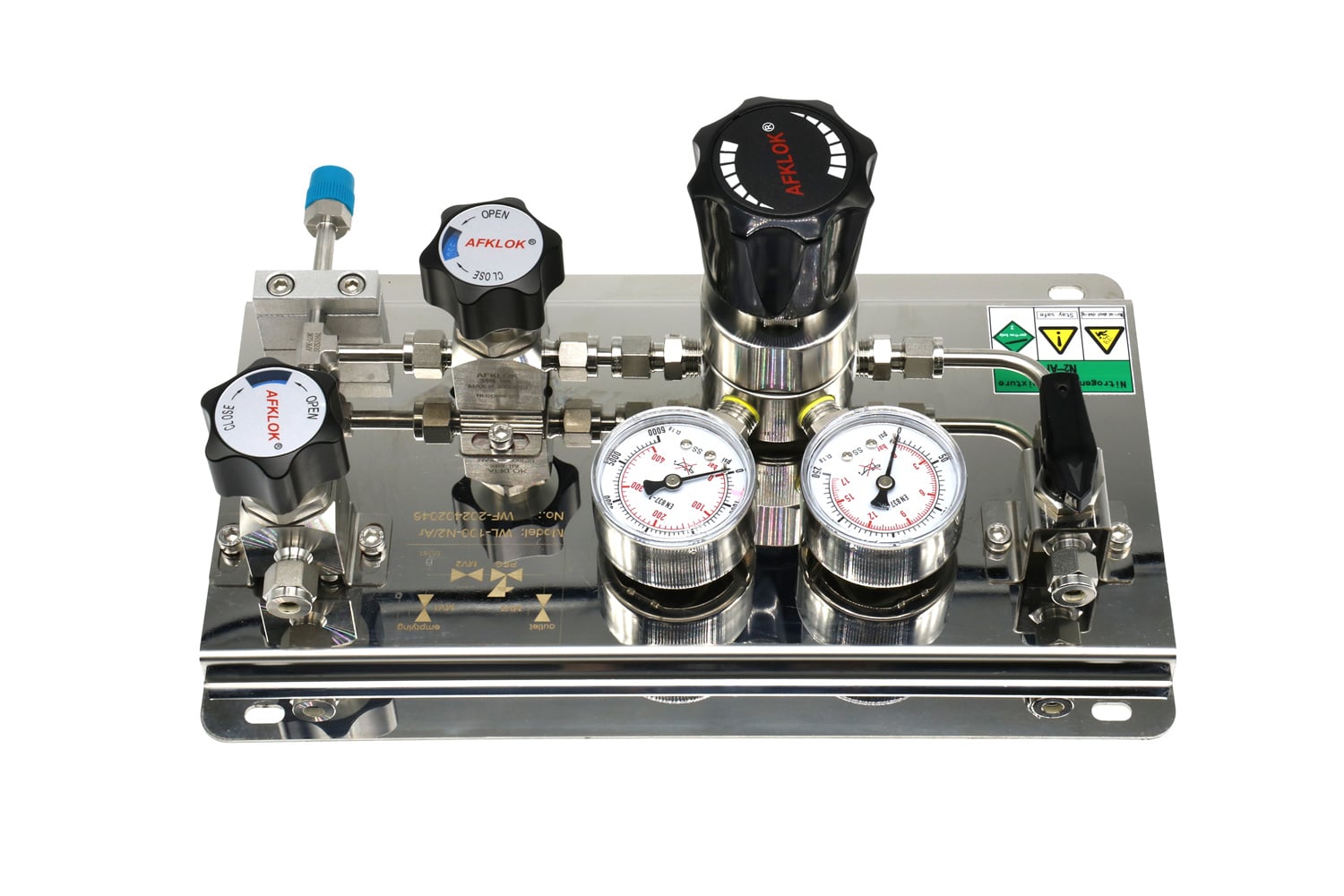

ويتكوّن نظام نموذجي لأخذ عينات الغاز أو السائل من أربعة مكوّنات وظيفية: نقطة الاتصال بالعملية والصمام العازل، وخط نقل العينة، وقسم تكييف العينة (التنقية، وتخفيض الضغط، والتحكم في درجة الحرارة)، ونقطة جمع العينة — والتي تكون عادةً أسطوانةً أو زجاجةً أو مدخلًا مباشرًا للأداة.

وأكثر أعطال أنظمة أخذ العينات شيوعًا ليست ناتجة عن فشل الصمامات. وتبيّن بيانات الصيانة الصناعية أن أكثر من ٦٠٪ من مشكلات سلامة نظام أخذ العينات تنبع من الموصلات والتجهيزات: وصلات متقاطعة الخيوط تؤدي إلى التسرب، ومواد غير متوافقة تتفاعل مع العينة، ومناطق ميتة تحبس بقايا العينة السابقة، ودورات حرارية تُفَكّك الوصلات الانضغاطية. ويبدأ تصميم لوحة أخذ عينات جيدة باختيار الموصلات، وليس باختيار الصمامات.

وأربعة أنواع من الموصلات هي المهيمنة في تطبيقات أخذ العينات الصناعية:

• وصلات أنابيب الانضغاط ذات التصميم المزدوج الحلقات — وهي الوصلات الأساسية في أنظمة أخذ عينات الغاز. وتُوفِّر الحلقة الأمامية الختم الرئيسي ضد الأنبوب، بينما تمسك الحلقة الخلفية بالأنبوب لمقاومة الاهتزاز. وفي التطبيقات عالية النقاء التي تتطلب اختبار التسرب باستخدام الهيليوم، تحقِّق وصلات التصميم المزدوج الحلقات المصنوعة من الفولاذ المقاوم للصدأ ٣١٦ل مع أسطح مبللة خاضعة لعملية التلميع الكهربائي معدلات تسرب أقل من ١×١٠⁻⁹ مللي بار·لتر/ثانية. وهي الخيار القياسي المستخدم في لوحات أخذ عينات الغاز الخاصة بالصناعات شبه الموصلة، وخطوط غاز الحمل لمجهر الغاز (GC) المختبري، وأي تطبيق يعتمد فيه سلامة العينة على استبعاد أي تلوث جوي.

• وصلات رابطة الغازات المضغوطة (CGA) — وهي الواجهة القياسية بين أسطوانات العيّنات ووحدات التعبئة/التفريغ. وتستخدم وصلات CGA تكوينًا محدَّدًا للخيوط والنتوءات يتوافق مع نوع الغاز، مما يمنع الاتصال الخاطئ العرضي بين الغازات غير المتوافقة. فلكل من الغازات التالية هندسة فريدة خاصة بها: CGA-350 للهيدروجين، وCGA-580 للنيتروجين والغازات الخاملة، وCGA-590 للسيليـان، وCGA-330 للغازات المسببة للتآكل. ولذلك يجب أن تتضمَّن أي منظومة أخذ عيّنات تُعبِّئ أنواعًا متعددة من الغازات في أسطوانات مجموعة وصلات CGA الخاصة بكل غاز على حدة لمنع التلوث المتبادل.

• وصلات التوصيل والفصل السريع — تُستخدم في النقاط التي تتطلب الاتصال والفصل المتكرر، مثل أجهزة التحليل المحمولة، وأطقم أخذ العينات الميدانية، ووحدات أخذ العينات متعددة النقاط. وتُغلق وصلات التوصيل السريع ذات الإغلاق المزدوج كلا الجزأين الذكري والأنثوي عند الفصل، مما يمنع تلوث خط أخذ العينة بالهواء الجوي وانطلاق العينة إلى البيئة. أما في حالة أخذ عينات الغازات الخطرة، فإن استخدام وصلات التوصيل السريع ذاتية الإغلاق مع آليات قفل ثانوية إلزامي.

• وصلات مُحكمة بواسطة غشاء أو بellow — تُستخدم عندما يجب عزل العينة تمامًا عن الأسطح المعدنية الملامسة للسائل، أو حلقات O المطاطية، أو التعرّض للهواء الجوي. وتُحدد هذه الوصلات لعمليات أخذ العينات فائقة النقاء في مصانع أشباه الموصلات، وأخذ عينات الغازات المسببة للتآكل في المصانع الكيماوية، وأي تطبيق يتطلب التحكم في التلوث على مستوى جزء من البليون.

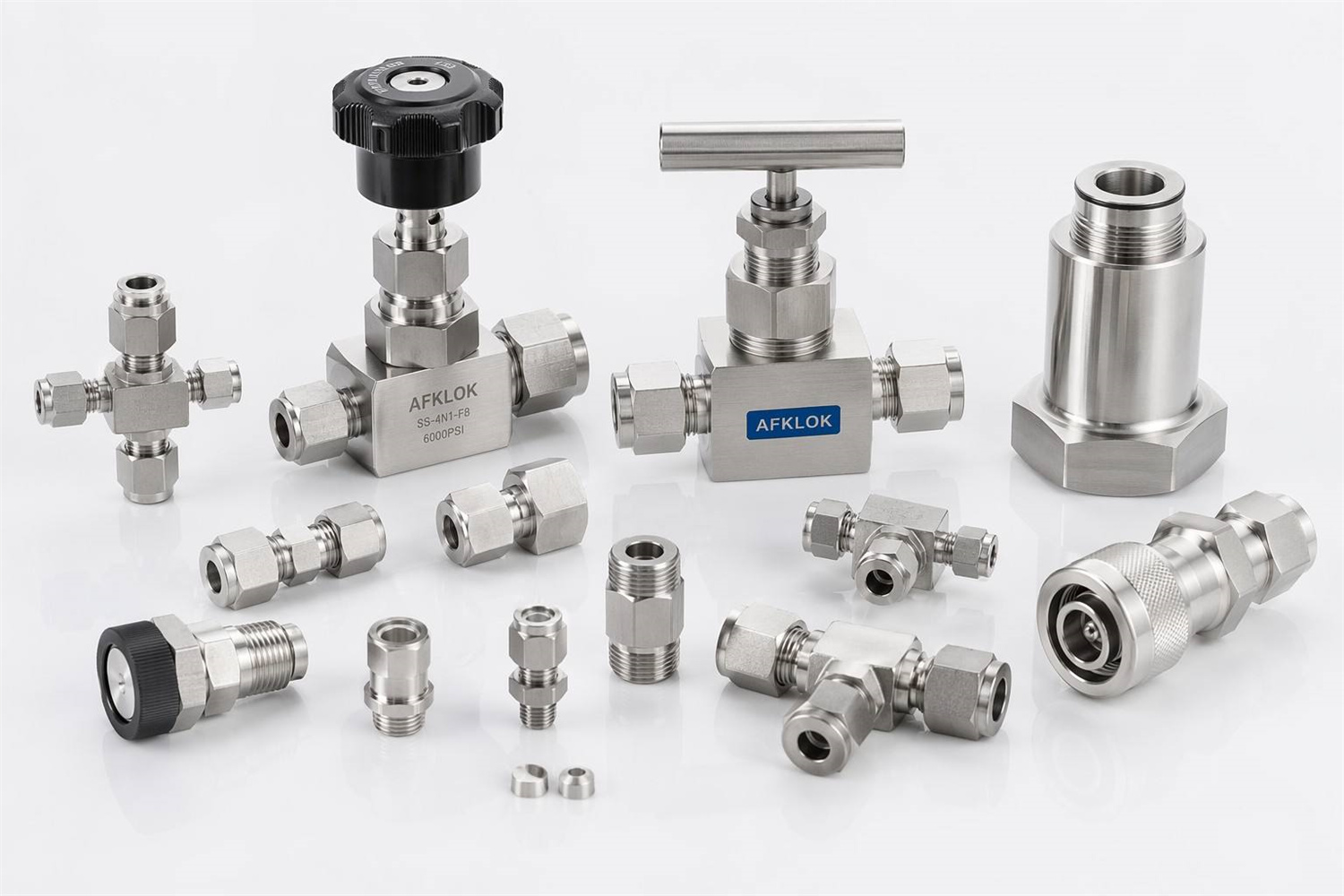

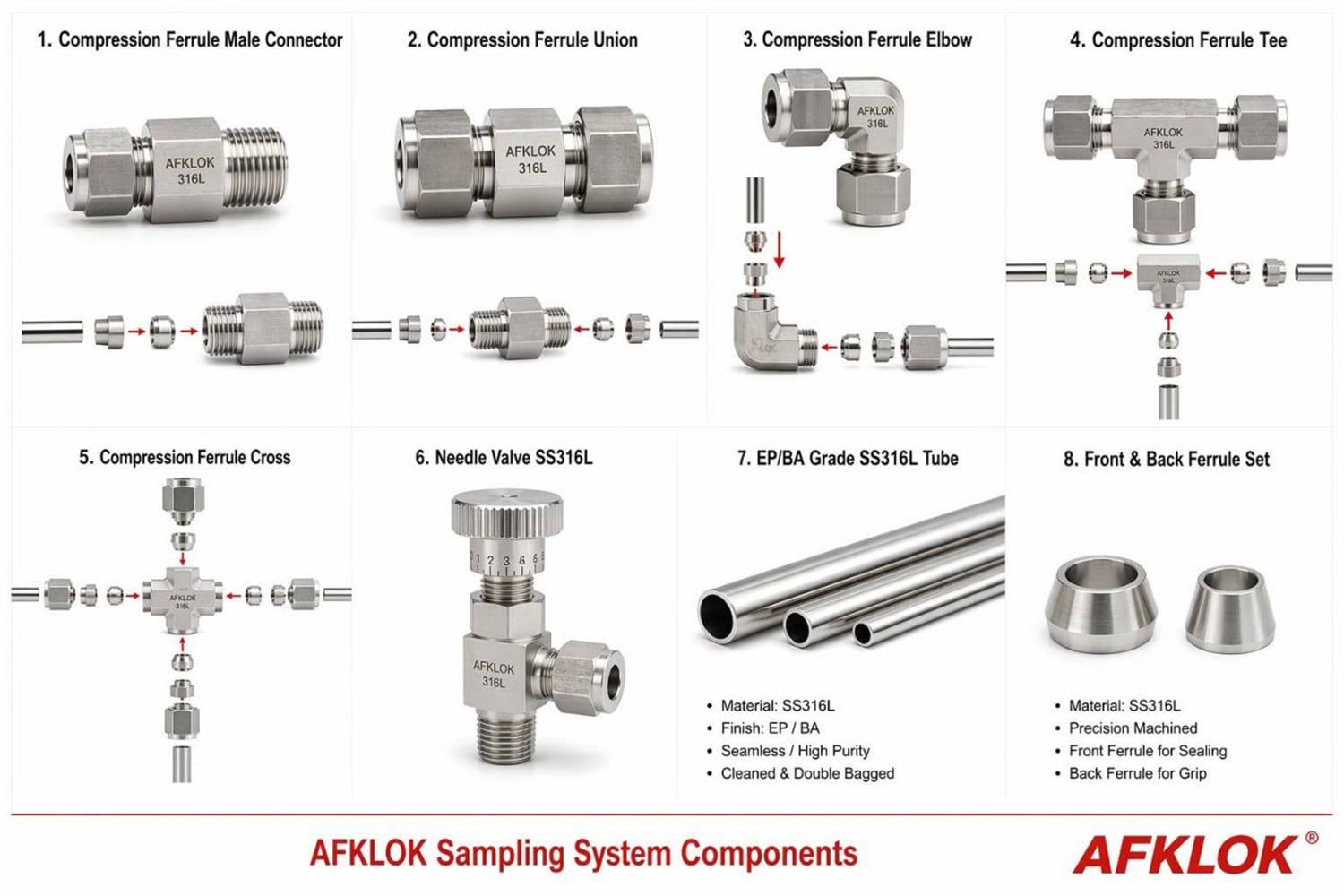

الشكل: وصلة أنابيب AFKLOK — صامولة، طوق خلفي، طوق أمامي، صمامات إبرية وأنابيب من الفولاذ المقاوم للصدأ 316L

الجزء الثاني: اختيار المادة — الفرق بين العينة الممثلة والعينة الملوثة

يُعَدُّ قرار اختيار المادة للموصِّلات أكثر القرارات تأثيرًا. فاختيار مادة غير مناسبة لا يؤدي إلى فشل النظام فورًا، بل يلوِّث كل عينة ينتجها النظام بصمت، وأحيانًا لعدة أشهر قبل اكتشاف التباين التحليلي.

تُعتبر سبيكة الفولاذ المقاوم للصدأ 316L المعيار الافتراضي للموصِّلات المستخدمة في أخذ عينات الغاز والسوائل الصناعية. ويوفِّر محتوى الموليبدنوم فيها (2–3٪) مقاومةً للتآكل الناتج عن التآكل النقري في البيئات التي تحتوي على الكلوريدات. كما أن الفولاذ المقاوم للصدأ 316L الخاضع لعملية التلميع الكهربائي، والذي لا يتجاوز خشونة سطحه ٠٫٥ ميكرومتر (Ra)، يقلِّل إلى أدنى حدٍّ إنتاج الجسيمات الدقيقة وامتصاص الرطوبة والهيدروكربونات — وهي عوامل بالغة الأهمية لتحليل الغازات عند مستويات التركيز الضئيل جدًّا. وفي تطبيقات أخذ عينات الهيدروكربونات في المصافي، تمنع موصلات الفولاذ المقاوم للصدأ 316L التفاعلات الحفازة التي قد تحدث على أسطح الفولاذ الكربوني، مما يحافظ على التركيب الأصلي للعينة.

يُحدَّد استخدام موصلات سبيكة هاستيلوي C-276 عندما يحتوي تيار العيِّنة على غاز الكلور الرطب أو حمض الهيدروكلوريك أو بيئات الأحماض المختلطة. وتتآكل درجات الفولاذ المقاوم للصدأ القياسية بسرعةٍ كبيرةٍ في هذه الظروف. وتوفر مصفوفة سبيكة هاستيلوي المكوَّنة من النيكل والكروم والموليبدينيوم مقاومةً شبه شاملةً للتآكل، مع ارتفاع تكلفة المادة بنسبة ٣–٥ أضعاف تكلفة الفولاذ المقاوم للصدأ من النوع ٣١٦L — وهي زيادةٌ مبرَّرةٌ فقط عندما تتطلّب كيمياء العملية ذلك.

تُستخدم الموصلات المبطَّنة بمادة البوليمر الفلوريني (PTFE) و(PFA) في التطبيقات التي يُشكِّل فيها الفولاذ المقاوم للصدأ المصقول كهربائيًّا خطرًا غير مقبولٍ للتلوُّث. ويتم في عيِّنات الغاز ذات الدرجة شبه الموصلة لتحليل المعادن النزرة باستخدام جهاز مطيافية الكتلة المقترن بالبلازما المُشحَّنة (ICP-MS)، وفي عيِّنات التحقق من صحة العمليات الصيدلانية، استخدام مسارات تدفق مبلَّلة بالكامل بالبوليمرات الفلورينية. أما المقابل الميكانيكي لهذه الميزة فهو أن مادة الـPTFE تتدفَّق باردةً تحت الضغط، ما يستلزم إعادة تشديد عزم تشديد التوصيلات دوريًّا، وهو أمرٌ لا تتطلَّبه التوصيلات المصنوعة من الفولاذ المقاوم للصدأ.

لأخذ العينات عند درجات الحرارة العالية فوق ٢٠٠°م — وهي ممارسة شائعة في أخذ عينات أبخرة المنشآت التكريرية ومراقبة انبعاثات غازات المداخن — يجب أن يراعى في اختيار مواد الموصلات اختلاف معامل التمدد الحراري بين جسم التوصيلة وأنابيب التوصيل. فاستخدام موصلات من سبيكة إنكونيل ٦٢٥ مع أنابيب من الفولاذ المقاوم للصدأ ٣١٦ل يؤدي إلى تمدد حراري غير متناسق قد يتسبب في حدوث تسريبات أثناء دورات التسخين والتبريد. أما التوصيلات المصنوعة من مواد متطابقة (مثل توصيلات وإنابيب من سبيكة إنكونيل، أو أنظمة كاملة من الفولاذ المقاوم للصدأ ٣١٦ل) فتُلغي هذه الصورة من الأعطال.

الجزء الثالث: اعتبارات التصميم الخاصة بالتطبيق

يتم اتخاذ أكثر قرارات اختيار موصلات أخذ العينات فعاليةً استنادًا إلى أشكال الأعطال المحددة المرتبطة بالتطبيق المستهدف:

أمثلة أخذ عينات الغاز السائب في قطاع أشباه الموصلات: الخطر الرئيسي هو التلوث، وليس التسرب. فحتى ارتفاعٌ طفيفٌ في تركيز الرطوبة بمقدار ١٠ أجزاء في مليار (ppb) ناتجٌ عن سطح داخلي لمُوصِّلٍ ما قد يؤدي إلى إنذار كاذبٍ بشأن الجودة في نظام توريد النيتروجين أو الأرجون. ويجب أن تكون الموصِّلات مصنوعةً من الفولاذ المقاوم للصدأ من النوع SS316L ومُعالَجةً كهربائيًّا بالتشطيب الكهربائي (Electropolishing)، مع اللجوء إلى اللحام المداري (Orbital welding) كلما أمكن ذلك، وخضوعها لاختبار التسرب بالهيليوم. أما «الأجزاء الميتة» (Dead legs) — أي أي تجويف في الموصِّل يحبس الغاز بين دورات أخذ العينات — فيجب التخلص منها تمامًا باستخدام تصاميم وصلات خالية من الحجم الميت (zero-dead-volume fitting designs) أو عبر ترتيبات غسل مستمر (continuous purge configurations).

أعمال أخذ العينات في مصافي النفط والصناعات البتروكيماوية: المخاطر الرئيسية هي السلامة وتمثيل العينة. فالعينات السائلة التي تحتوي على كبريتيد الهيدروجين المذاب تطلق هذا الغاز في الفراغ البخاري للموصلات المصممة تصميماً غير مناسباً، ما يؤدي إلى إنتاج عينات بخارية لا تمثل التركيب الكيميائي للسائل. ويجب أن تكون موصلات أسطوانات العينة مُصنَّفة لتحمل أقصى ضغط تشغيلي مع عوامل أمان مناسبة، كما أن تركيبات الصمامات ذات الوظيفة المزدوجة (الحجب المزدوج مع التفريغ) عند نقطة الاتصال بالعملية تمنع الإطلاق غير الخاضع للرقابة أثناء فصل الموصل.

أعمال أخذ العينات في قطاع الأدوية والأغذية: يجب أن تكون الموصلات خاليةً من الشقوق وقابلةً للتصريف لدعم بروتوكولات التنظيف أثناء التشغيل (CIP) والتعقيم بالبخار أثناء التشغيل (SIP). وتُعتبر وصلات التوصيل الصحية من نوع «تري-كلامب» مع حشوات من مادة EPDM أو PTFE قياسيةً في هذا المجال. ويجب أن تتوفر وثائق كاملة تتبع سلسلة إنتاج مادة الموصل — مثل رموز الدفعات الحرارية، وشهادات المواد وفق المعيار EN 10204 النوع 3.1، وشهادات نعومة السطح — لتلبية متطلبات عمليات التدقيق التي تجريها إدارة الأغذية والعقاقير الأمريكية (FDA) والمعايير الأوروبية لممارسات التصنيع الجيدة (EU GMP).

كروماتوغرافيا الغاز في المختبر: يؤثر الحجم الداخلي للموصل مباشرةً على الأداء التحليلي. فموصلٌ يحتوي على حجم ميت داخلي قدره ٥٠ مايكروليتر في خط غاز الناقل لكروماتوغرافيا الغاز يؤدي إلى توسع القمم وانحراف أوقات الاحتباس. أما الموصلات منخفضة الحجم الميت ذات القطر الداخلي ٠٫٢٥ مم فهي المعيار القياسي في تطبيقات كروماتوغرافيا الغاز الرأسية، بينما يمكن لأنظمة الأعمدة المعبأة أن تتحمل موصلات ذات قطر داخلي أكبر.

الخلاصة: قد تكون موصلات وتجهيزات صمام أخذ العينات أصغر المكونات من حيث الحجم الفيزيائي في نظام التحليل العملياتي، لكنها تحمل جزءًا غير متناسب من مسؤولية سلامة النظام. فكل موصل يمثل مسارًا محتملاً للتسرب، ومصدرًا محتملاً للتلوث، ونقطة محتملة لتغيّر العينة. ويتمثل الفرق بين أنظمة أخذ العينات التي تُنتج بيانات تحليلية موثوقة وتلك التي تُضعف كل قياس تأخذه بصمت في اختيار الموصلات وفقًا لنمط الفشل الخاص بالتطبيق — بدلًا من الاعتماد على ورقة المواصفات العامة.
