Vilka komponenter finns i en rörkoppling?

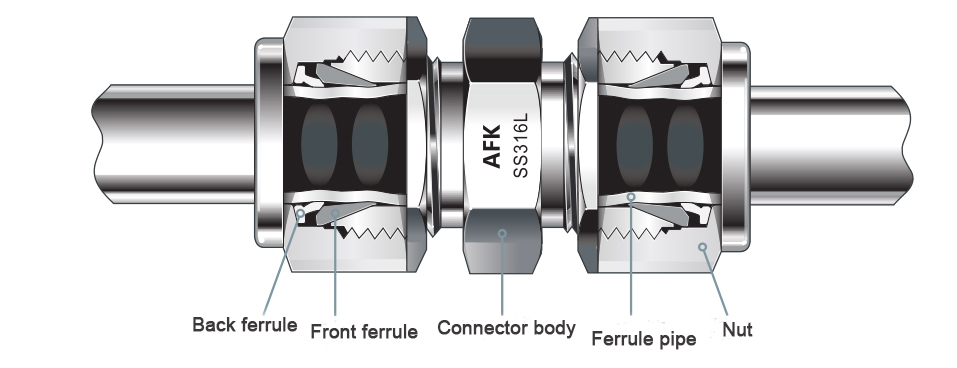

Sammansättning av ferrulanslutning

AFK-ferrultyp röranslutning består av fyra delar: främre ferrul, bakre ferrul, ferrulsnut och anslutningskropp.

Avancerad design och strikt kvalitet säkerställer att röranslutningen är helt tätdragna vid korrekt montering.

Fungerande princip för ferrulanslutning

När ferrulflis monteras trycks den främre ferrulen in i fliskroppen och ferrulen för att skapa huvudtätheten, och sedan vinklas ferrulen inåt för att skapa en stark greppning på ferrulen. Geometrin på den bakre ferrulen främjar genereringen av en avancerad ingenjörs-hängselklämsverkan, vilken kan omvandla axiell rörelse till radielextrusion av ferrulen, vilket endast kräver en liten monteringsvridmoment under drift.

Egenskaper hos AFK-ferrulanslutning

1. Aktiv last och dubbel ferrul design

2. Enkel och korrekt installation

3. Vridmomentet överförs inte till ferrulen under installation

4. Fullständigt kompatibelt

Funktioner hos dubbla ferrlerna

Den dubbla ferrlen separerar siglingsfunktionen från greppsfunktionen hos ferrlen, och varje ferrl är optimerat för sin motsvarande funktion.

Förstaferrlen används för att skapa en sigling:

1. Sigling med anslutningskroppen

2. Sigla ytan på utsidan av ferrlen.

När muttern roteras kommer bakferrlen att:

1. Skjuta fram förstaferrlen axiatiskt

2. Tillämpa en effektiv tryckslee längs radialsidan för grepp
